传热过程综合实验台,柜式高压配电实训装置

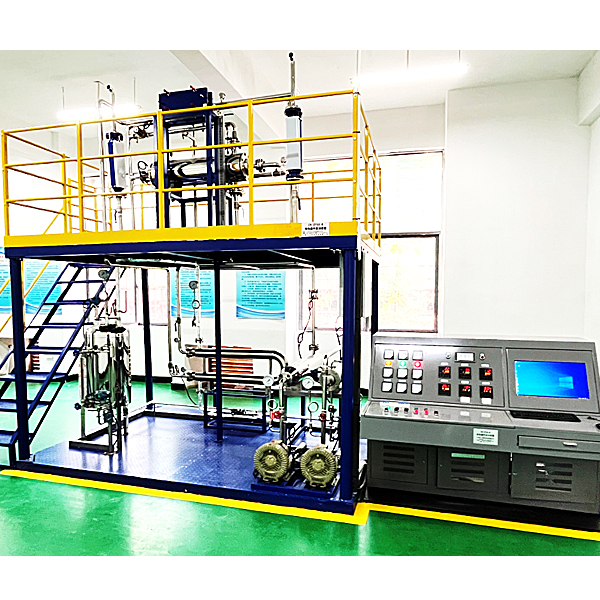

一、传热过程综合实训装置系统的组成及特点
设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器结构，操作时可一套为正常操作，一套为故障操作，相互比较，双并行列管换热器也可进行换热器的串/并联操作。要求系统列管换热器壳程内的蒸汽压力及流量调节系统可控。同时系统可自动设置了故障点，实训学生的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不安装在系统上，便以老师对学生讲解换热器的结构，使学生加强对换热器结构的认识了解。
4、温度采用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数显变送，流量检测带就地数显变送，计算机进行数据采集、过程控制的基本原理和过程。蒸汽源采用工业标准全自动蒸汽发生器。传热管路采用管道法兰联接,不但密封性能好,而且拆装方便。就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。
5、就地智能仪表电器控制台：钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。
6、就地控制计算机：联想双核2.0G，内存1GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：17”液晶，全国联保；操作系统：正版WINDOWS XP。可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。

传热过程综合实验台,柜式高压配电实训装置

一、 产品概述：

该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为**维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数：

外形尺寸：800×1660×2200mm

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）**工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms
五、过压保护器：

氧化锌，户内三相组合式，额定电压 7.6KV，标称放电电流 5KA。
六、弹簧操作机构：

与断路器为一体化，其储能电源为交流 220Vac。 2.6 开关柜安全：具有五防功能
