智能六联混凝实验装置,变压器保护实训台

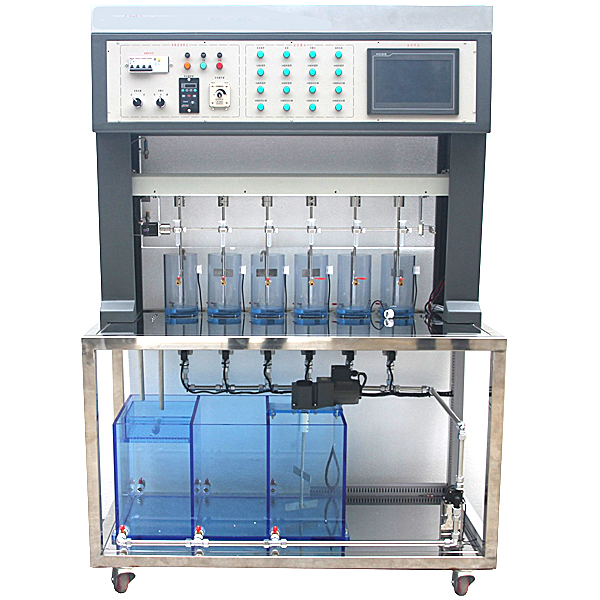

一、产品概述
本装置是一套综合性试验设备，被广泛地用于科研、教学和生产中，涵盖plc控制技术、触摸屏操作技术、六联混凝试验技术、自动控制技术、液位监测技术、水样培养技术、废水处理回收技术、节能环保技术、反清洗技术、测温技术、软件分析技术等，学生通过试验装置进行混凝试验，选择出**的混凝剂种类，确定**投加量，通过PLC控制程序的选择或修改确定**搅拌速度和时间，可满足《水污染控制工程》、《环境工程》、《给水工程水处理实验技术》、《工业用水处理工程》以及《实用废水处理技术》等课程的实训教学，也可满足相关技能比赛的训练使用。
二、系统特点
1.框架采用38×38mm不锈钢方管材料制作，厚度1.5mm；水箱采用浅蓝色透明有机玻璃制成；进出水管道采用不锈钢复合管硬管及硅胶管软管，连接方便。
2.安全性强：配有单独的电源控制柜，装有漏电保护器和接地标示，确保设备的安全性。
3.整体性强：装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便。
4.功能性强：设备采用PLC可编程控制，触摸屏操作方式，带自动进水与排水装置、循环搅拌装置，具有同/异步运行、可以编辑转速和时间并进行存储、手/自动加药、搅拌头自动升降、蜂鸣器提醒、自动测水温、自动计算G值和GT值等功能。同时还设有过滤装置，可分离絮体，废水回收利用，设有24路运行指示灯，6组液位控制器，以及平台接水系统。
三、技术性能
1.输入电压：单相交流220V±10%  50Hz；
2.工作环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m；
3.装置容量：＜2KVA；
4.装置外形尺寸：1200mm×600mm×1700mm；
四、结构组成
1.被控对象：主要由不锈钢钢架、操作台、进水系统、可调速六联搅拌机（同异步）及电气控制系统组成。
（1）操作台包括不锈钢钢架、带刹车脚轮、排水槽，主要用以试验器件的固定、摆放以及进行一些辅助试验操作。
（2）进水系统包括一体式水箱、水泵、电磁阀、不锈钢进水弯管、过滤器、水位传感器及安装在原水箱上方的搅拌机，主要用以盛装、配置以及供给原水，提供清水对烧杯进行清洗，对试验浊水进行回收处理利用。

智能六联混凝实验装置,变压器保护实训台

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验，能进一步理解电力系统微机变压器保护的原理，并能掌握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台，而且可作为学生熟悉和掌握电力通讯规约和多种编程软件硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

1. 总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。

2. 控制屏电源由接触器通过起、停按钮进行控制。

3. 屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。

4. 三相调压器原、副边均设有过流保护装置，相间、线间有过电流或直接短路时均能自动保护。

5. 设有定时器兼报警记录仪（服务管理器），对违规使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

1. 系统正常运行及不平衡电流的测量实验

2. 模拟变压器瓦斯保护实验

3. 变压器的电流速断保护实验

4. 微机变压器纵差动保护整定实验

5. 变压器的二次谐波制动实验

6. 变压器差动速断保护实验

7. 三绕组变压器差动保护实验

8. Y/Y-12双绕组变压器差动保护实验

9. Y/△-11双绕组变压器差动保护实验

10. 对比率制动特性的研究实验

11. 双绕组变压器的过电流保护实验

12. 三绕组变压器的过电流保护实验

13. 变压器低电压起动过电流保护实验

14. 变压器复合电压起动过电流保护实验

15. 中性点直接接地运行变压器零序保护实验

16. 部分中性点接地运行变压器零序保护实验

17. 双绕组变压器的过负荷保护实验
