风力光伏微电网实训台,电拖技能考核实训台

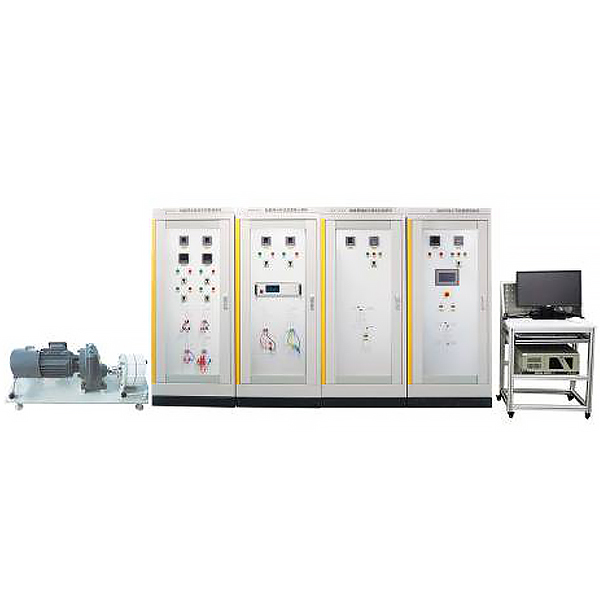

智能微电网实训实验系统由模拟风力发电单元、太阳能光伏发电单元、微电网接入与能量管理屏柜、微电网储能与稳定控制屏柜、微电网分布式能源接入屏柜、微电网交直流负荷管理屏柜、微电网监控平台等组成。
1、模拟风力发电单元
模拟风力发电单元由永磁风力发电机组、拖动异步电机、发电机支架、电机电缆、风速模拟单元等组成。风力发电机采用永磁水平轴风力发电机，通过异步变频电机进行拖动，可模拟发电机在不同风速状况下的发电情况。
2、太阳能光伏发电单元
由光伏模拟器组成，模拟光伏板的各种特征。
3、微电网接入与能量管理屏柜
微电网接入与能量管理屏柜由西门子plc、微电网能量管理系统(EMS)、工业以太网交换机、交流浪涌保护器、交流接触器、塑壳断路器、单相双向计量仪表、低压线路保护器、电流互感器、组态触摸屏、急停按钮、指示灯、继电器、开关电源、复位开关、转换开关、微断、测试端子、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成微电网与大电网能量交互的控制、计量与保护，同时通过能量管理系统对微电网储能、分布式发电、交直流负荷等进行能量管理与调度，实现微电网平滑稳定、经济高效运行。
4、微电网储能与稳定控制屏柜
微电网储能与稳定控制屏柜由双向储能变流器、切换开关、储能蓄电池组、电池监测系统、直流功率计量仪表、低压线路保护器、电流互感器、分流器、交流接触器、指示灯、继电器、复位开关、转换开关、电力电缆、通讯电缆、接线端子、测试端子等组成。主要完成对微电网储能的充放电管理、实现微电网直流母线与交流母线的双向变流、提供隔离微电网与市电电网的PCC节点。

风力光伏微电网实训台,电拖技能考核实训台

为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展plc与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：

1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。

4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
