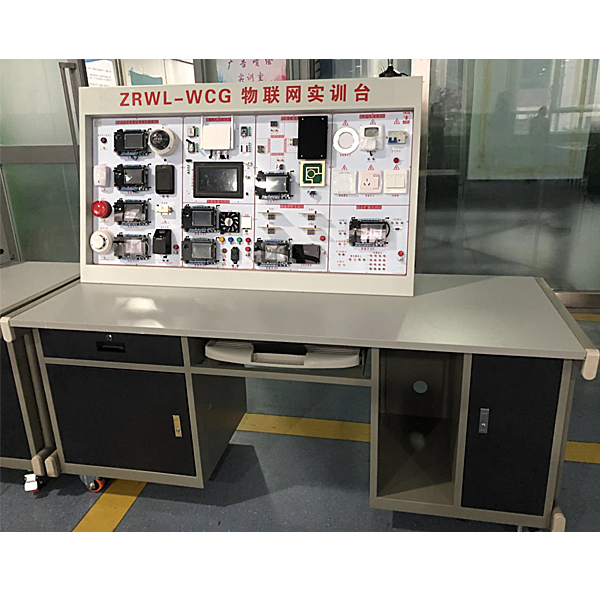

物联网IOT实训装置,智能六联混凝试验实训台

物联网实训台集无线ZigBee、Bluetooth、Wifi、RFID等通信技术于一体，采用强大的Cortex-A9（搭配Android4.4.2操作系统）嵌入式处理器作为智能终端，配合多种传感器模块，提供丰富的实验例程，便于物联网无线网络、传感器网络、RFID技术、嵌入式系统、等多种物联网课程等的学习。
实训平台包括7个部分，分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货柜实训区、智能农业实训区、嵌入式网关实训区、综合扩展实训区。采用Cortex-A9、Cortex M3、8051等控制器，配备高精度温湿度、光照、可燃气体、雨滴、人体感应、振动、高频读写器、超高频读写器等传感器模块，通过标准接口与通信节点建立连接，实现传感器数据的快速采集和通信，加深学生对物联网各个行业（农业、家居、货柜、交通）系统的了解，熟悉物联网发展的最新技术，满足物联网实验室基础教学课程支撑。
实训台采用金属结构，工业级传感执行器直接面向实际应用，注重于实践动手能力的培养。
一、功能布局
实训平台包括7个部分，分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货柜实训区、智能农业实训区、嵌入式网关实训区、综合扩展实训区；加深学生对智能家居、智慧农业、仓储管理、智能交通等各个行业的认识，熟悉物联网的最新技术，满足物联网实验室基础教学及实训课程支撑。
传输协议
支持多种无线传输方式(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3数据采集/控制点，搭配灵活方便。
涉及课程
包含无线传感网、ZigBee无线通信、Wi-Fi无线网络、IPv6无线网络、蓝牙无线通信、433无线通信、RFID射频识别、Android移动开发、嵌入式开发、传感器技术、执行控制技术。为学生学习物联网知识点提供良好的实验实训平台。
延伸拓展
预留CAN、485、4-20mA、0-10V、串口、继电器、电源等接口，选配不同的模块，进行不同知识点教学，亦方便学生根据实际需求自由扩展；平台具有丰富的动手操作性能，每个模块都有接口通过端子引到面板上，学生可以手动连接各个模块设计控制回路。
二、规格参数
本实训台采用金属结构, 尺寸（长*宽*高）： 约136cm*30cm*70cm，重量：<50Kg，外形：采用箱体整体呈直角梯形体，输入电源：AC 220V 50Hz。另配套实验台木质桌体，带电脑主机柜、显示器工位，尺寸（长*宽*高）： 约200cm*60cm*75cm。

物联网IOT实训装置,智能六联混凝试验实训台

一、产品概述
本装置是一套综合性试验设备，被广泛地用于科研、教学和生产中，涵盖plc控制技术、触摸屏操作技术、六联混凝试验技术、自动控制技术、液位监测技术、水样培养技术、废水处理回收技术、节能环保技术、反清洗技术、测温技术、软件分析技术等，学生通过试验装置进行混凝试验，选择出最佳的混凝剂种类，确定最佳投加量，通过PLC控制程序的选择或修改确定最佳搅拌速度和时间，可满足《水污染控制工程》、《环境工程》、《给水工程水处理实验技术》、《工业用水处理工程》以及《实用废水处理技术》等课程的实训教学，也可满足相关技能比赛的训练使用。
二、系统特点
1.框架采用38×38mm不锈钢方管材料制作，厚度1.5mm；水箱采用浅蓝色透明有机玻璃制成；进出水管道采用不锈钢复合管硬管及硅胶管软管，连接方便。
2.安全性强：配有单独的电源控制柜，装有漏电保护器和接地标示，确保设备的安全性。
3.整体性强：装置所有器件合理的分布固定在不锈钢钢架上，对象和控制系统一体化设计，操作方便。
4.功能性强：设备采用PLC可编程控制，触摸屏操作方式，带自动进水与排水装置、循环搅拌装置，具有同/异步运行、可以编辑转速和时间并进行存储、手/自动加药、搅拌头自动升降、蜂鸣器提醒、自动测水温、自动计算G值和GT值等功能。同时还设有过滤装置，可分离絮体，废水回收利用，设有24路运行指示灯，6组液位控制器，以及平台接水系统。
三、技术性能
1.输入电压：单相交流220V±10%  50Hz；
2.工作环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m；
3.装置容量：＜2KVA；
4.装置外形尺寸：1200mm×600mm×1700mm；
四、结构组成
1.被控对象：主要由不锈钢钢架、操作台、进水系统、可调速六联搅拌机（同异步）及电气控制系统组成。
（1）操作台包括不锈钢钢架、带刹车脚轮、排水槽，主要用以试验器件的固定、摆放以及进行一些辅助试验操作。
（2）进水系统包括一体式水箱、水泵、电磁阀、不锈钢进水弯管、过滤器、水位传感器及安装在原水箱上方的搅拌机，主要用以盛装、配置以及供给原水，提供清水对烧杯进行清洗，对试验浊水进行回收处理利用。
（3）可调速六联搅拌系统（同异步）主要包括可升降搅拌器（含升降台、升降电机、搅拌电机及搅拌杆）、烧杯、自动加药系统、测温系统、灯箱等组成。
2.电气控制系统：主要由漏电保护器、电机调速器、PLC控制器、触摸屏、旋钮开关、电源指示灯、灯光调节器、开关电源、继电器、交流接触器、蜂鸣器、液位控制器、组态处理软件、搅拌调速面板等组成。
