物联网综合实验台,楼宇电气控制实训装置

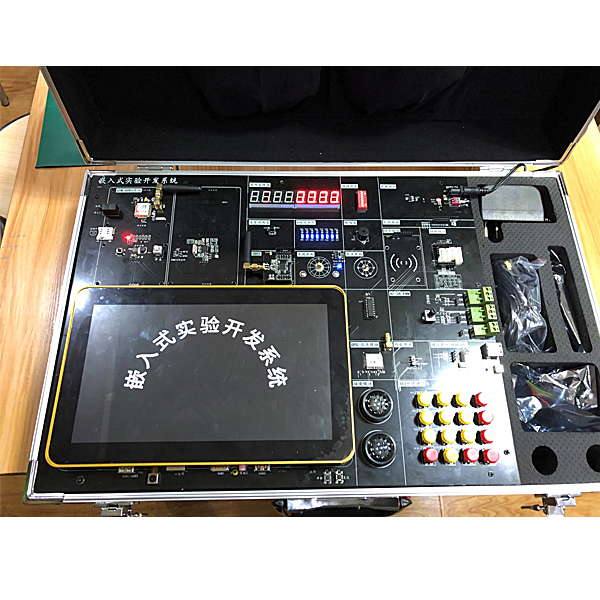

开发平台由拔插式核心板、底板、10.1寸触摸屏（可选7寸）、无线组网模块、创新模块五个部分组成。核心板采用8层板工艺设计，确保稳定可靠，可以批量用于平板电脑，车机，学习机，POS机，游戏机，行业监控等多种领域。同时支持4418核心板和6818核心板。三星S5P6818处理器，运行主频高达，1.4GHz+，S5P6818内部集成了Mali-400MP高性能图形引擎，支持3D图形流畅运行，并可播放1080P全高清视频。底板留有丰富的外设，几乎可以演示6818芯片的全部功能，支持千兆以太网、板载LVDS接口、MIPI接口、USB、HDMI等。液晶板默认采用10.1寸TFT液晶屏，同时可选配7寸液晶屏，支持背光亮度无级调节。开发平台保留了一个红外一体化接收头。为了适应教学，实验开发系统添加了4*4矩阵键盘，8路LED流水灯、8路拨码开关、8为共阳数码管（支持动态扫描）、蜂鸣器、温度传感器、
2路12位ADC、2路DAC和1路PWM、步进电机、直流电机（含码盘）、SIM800CGPRS/GSM无线通信模块、RFID射频模块、GPS/北斗通信模块、无线通信接口（支持6种无线通信模），创新模块接口（支持20多种传感器/功能模块）。
核心板适用于工控，电力，通讯，医疗，媒体，安防，车载，金融，消费电子，手持设备，游戏机，显示控制，教学仪器等多种领域，它向下无缝兼容L4418CV3核心板，管脚定义完全相同，可广泛用于POS，游戏机，教学实验平台，多媒体终端，PDA，点菜机，广告机等领域。
功能特性：

内核：ARMCortex-A53八核；
主频：1.4GHz*8；
内存：1GBDDR3，可定制2GBDDR3；
Flash：支持8GB/16GB/32GBemmc可选，标配8GBemmc；
24位RGB接口；
8位LVDS接口；
三路USBHOST接口，支持更多的USB设备同时使用；
USBOTG接口；
三路TTLUART接口；
1路TF卡接口；
8路LED指示；
复位按钮；
软件开关机按钮；
标配外置扬声器；

物联网综合实验台,楼宇电气控制实训装置

⑴实训功能
1、本装置采用正反二面开门的离墙式威图电气控制柜，且正反面同时都可以操作，柜体中宽度能保证两个学生同时合作接线实训的需要，其外形尺寸宽×厚×高分别为：800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板，柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃，学生能通过玻璃看清柜内各元器件及相应的动作，金属表面喷塑，柜体中间有二块优质环氧树脂绝缘板和相应的支架系统隔离正反两个柜体，安装板上安装智能建筑电气控制线路各实训考核模块。各元器件所有的接线端都连接至相应的专用实训接线端子上，每个接线端上都套有用电脑打印接线端名称及编号的套管，并且更换方便。被控制电机安装于电气控制柜内。
2、电气柜体正面内安装宾馆及公寓内部单相电气控制电路，主要包括宾馆客房及公寓住宅全套单相电照明及电器插座模块(含专用控制面板)同时还配备各种弱电信息模块。学生通过各种不同的线路连接，既能进行一些诸如请勿打扰电路安装等小课题的实训，也能进行一些诸如客房全套电器安装及故障设置和排除等综合性课题的实训。
3、电气柜体反面内安装智能建筑三相电气控制电路，主要包括智能建筑中各种消防、给排水、暖通、空调等系统及常用建筑设备中动力设备控制所需的各种控制电器。学生通过各种不同的线路连接，既能进行一些诸如三相电能测量，通过电流互感器测量电流，万能转换开关测量进线三相电压等小课题，也能进行一些诸如二台自动喷淋泵一用一备(星／三角降压启动)，及“室内消火栓加压水泵电气控制”和“自动喷水灭火系统加压水泵电气控制”全套电器按装及故障设置和排除等综合性课题的实训。
⑵技术指标
输入电压：三相四线(或三相五线)～380v±10％50Hz
工作环境：温度-10～+40℃ 相对湿度<85％(25℃)海拔<4000m
装置容量：<1KVA
重量：  200Kg
漏电保护动作电流：  ≤30mA；漏电保护动作时间：  ≤0.1 s
外形尺寸：  800×600×2000mm3
安全保护：具有漏电保护装置和开门自动断电装置
故障设置：具有故障设置功能
