楼宇工程智能化设备监控系统实训台,电机维修及检测实验台

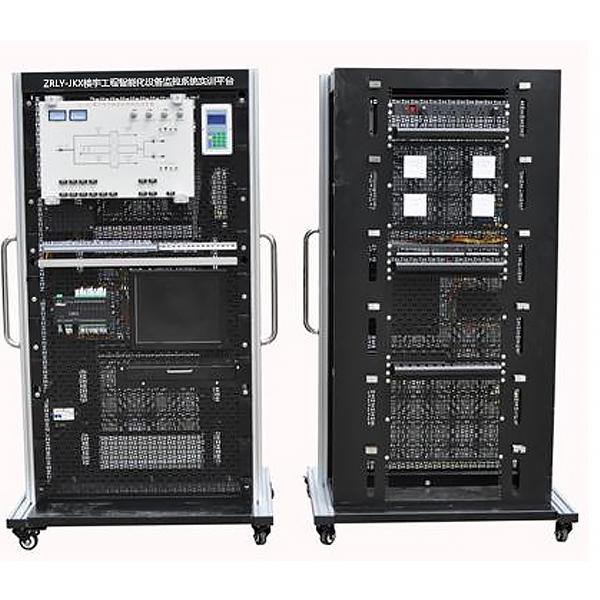

1、设备概述
楼宇工程智能化设备监控系统实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)机功耗：≤300W；
（4）外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
a)基础实操部分
系统的安装、布线、接线、编程、调试、运行、维护及维修；
线路故障的设置、检测及排除；
桥架及其支架的安装和布线；
信息插座和机架设备的安装；
水晶头及跳线的制作和测试；
RJ45模块和配线架的压线和测试；
RJ45跳线的连接及链路的测试。
b)模拟I/O模块
四种标准信号（DI/DO/AI/AO）的认识、测量与连接；
程序设计、编写、调试和监控；
组态监控界面设计。

楼宇工程智能化设备监控系统实训台,电机维修及检测实验台

一、概述

本装置是进行单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出 厂检测（包括部分型式试验）的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适 用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，同时 可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1500mm，

5、外观：设计合理，美观大方

6、材质：采用钢铁材质，耐磨损，防生锈。

三、装置的配备

1、电源控制屏 控制屏为铁质双层亚光密纹喷塑结构

2、实训桌 实训桌为铝木结构。为了便于绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上。

3、主控功能板

1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

2）控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压。

3）三相可调交流电源，通过 1.5KVA 三相同轴自耦调压器进行调压，可输出三相 0～450V 及单相 0～250V 可调电压。

4）直流电源部分： 220V/0.5A 直流电源一组，还有短路保护功能。 0～250V 可调直流高压电源一组，带有过压保护及短路保护功能。

5）提供直流数字电压表一只：测量范围 0～300V，分 2V、20V、300V 四档，直键开关切换，三位半显示，输入阻抗为 10MΩ，精度为 0.5 级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

4、仪表功能板

1）提供真有效值交流数字电压表一只，测量范围 0～500V，精度 0.5 级，三位半数显。

2）提供真有效值交流数字电流表三只，测量范围 0～5A，精度 0.5 级，三位半数显。

3）直流数字毫安表一只：测量范围 0～2000mA，三位半数显，精度 0.5 级。

4）智能功率、功率因数表一只：由一套微电脑，高速、高精度 A/D 转换芯片和全数显电路构成。通过键控、

数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经 A/D 变换，采用先进的 DSP 技术计算有功功率、无功功率，功率表精度为 0.5 级，电压、电流量程分别为 450V、 5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录 15 组功率和功率因数的测 试结果数据，并可逐组查询。

5）单相电容运转电动机电容：4uF/450V CBB 电容。
