平面磨床电气实验装置,汽车传感器与执行器综合实训台

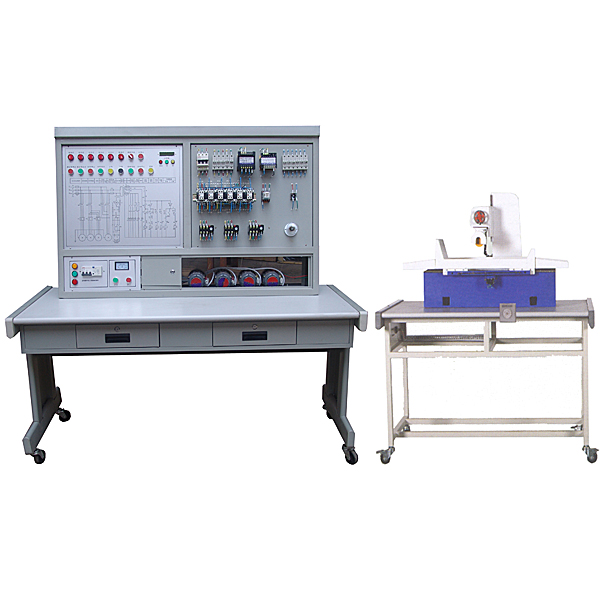

“平面磨床电气技能实训考核装置”是在原“平面磨床电气技能实训考核装置”基础上进行改造升级，它增加了M7120平面磨床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现M7120平面磨床各种运动控制，它包括：砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（ 380V±10%  50Hz ）

2、工作环境：温度 -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量：＜ 0.2kVA

4、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作台移动行程：400mm

9、砂轮架升降行程：100mm

10、磨头座伸缩行程：100mm

平面磨床电气实验装置,汽车传感器与执行器综合实训台

一、产品简介
该设备采用汽车传感器与执行器系统的真实部件，充分展示汽车传感器与执行器系统的组成结构和工作过程。
适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。
二．功能特点
1.采用完整的发动机传感器与执行器部件（元器件采用积木模块制作，灵活取放与固定实验挂件），使用曲轴传感器信号轮，模拟发动机运行；实验插接导线连接好后，可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元，组合仪表，燃油箱，油泵，油泵继电器，保险丝盒，喷油嘴4个，喷油导管，喷油量杯，可移动台架，多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电路图，学员可直观对照电路图对接传感器与执行器，认识和分析汽车传感器与执行器系统的工作原理。
4.示教板上安装有燃油箱，燃油量传感器，发动机控制单元，组合仪表，油泵继电器，点火开关，诊断座，保险盒，安装喷油嘴和量杯，面板上安装有检测端子，可直接在面板上检测发动机控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子，可直接对接传感器与执行器。
6.模拟曲轴位置传感器信号，可使燃油泵工作，喷油嘴喷油，火花塞点火。
7.设备上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
