船舶起货机电气控制技能实验装置,曲柄滑块实验装置

一、 概 述

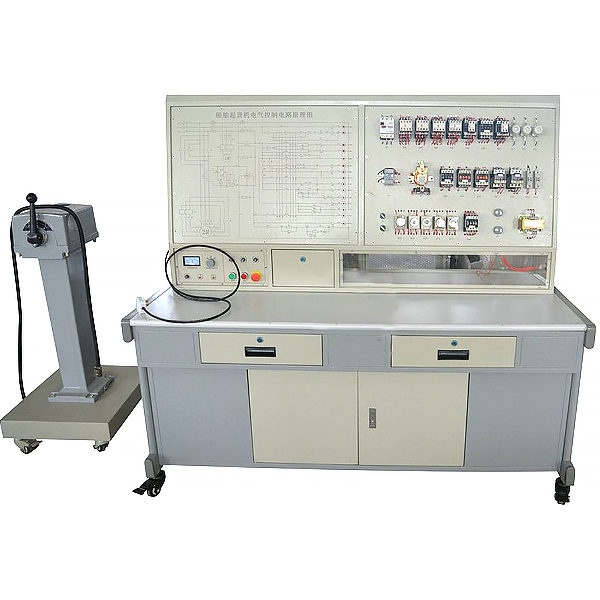

本船舶起货机电气控制技能实训装置是上海中人教仪为各航海职业院校船舶电气专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考核而研制的。它适用于课堂演示，轮机电气控制的操作及培训实习。目前，船舶电气拖动设备大多仍以继电接触器控制线路为主，大部分船舶设备要经常使用、连续工作或频繁操作，难免出现较高的故障率，就要求轮机人员透彻理解电气线路，以达到快速排故的目的。
二、 产品特点
1.将起货机控制电路的所有电气元件安装在面板表面，能够直接观察其动作状态；
2.面板上印有起货机控制原理图、故障点分布及指示灯；
3.采用工业级的船用主令控制器控制设备，以达到模拟现场操作的目的；
4.配有专业设故排故设备可模拟所有常见的电气故障，可避免直接接触强电，安全可靠。
三、 技术性能
1. 输入电源：AC380V±10%  50Hz
2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃） 海拔＜4000m
3. 装置容量：＜1kVA
4. 外型尺寸：1572mm×718mm×1522mm
四、 装置组成和配置
1.电源控制面板（铝质面板）
(1)交流电源（带有漏电保护措施）取自市电。
(2)人身安全保护体系
电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。
电流型漏电保护装置：控制屏内漏电流超过一定值，即自动切断电源，保护人身安全。

船舶起货机电气控制技能实验装置,曲柄滑块实验装置

ZRJX-HKA型
该实验台完全以《机械原理》教科书中实例一牛头刨床机构进行实物模拟仿真，可作牛头刨床机构速度、加速度仿真和实测实验，及速度波动调节实验。所做仿真和实测曲线与教科书中实例完全一致。加深学生对平面机构速度分析和速度波动调节两章内容的理解。
该实验配置适应高速动态参数采集的AD卡和采用微电脑控制进行数据处理并打印实验结果，使学生掌握现代动态参数测试技术。
一、 实验内容
1. 平面机构运动分析实验
2. 机械系统动力学仿真实验
3. 机械系统速度波动调节实验
二、 主要技术参数
1、电机功率：90W
2、调速0～280转/分
3 、光栅角位移传感器：1000栅
4、直线位移传感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、 性能特点
1. 该实验台有负载器，可完全模拟牛头刨床刨刀的受力情况－正行程作用恒定载荷，反行程空载。
2. 该实验台为综合实验台，即可作平面机构运动分析实验，又可作机械系统动力学测试仿真实验和速度波动调节实验
3. 该实验台装有大小飞轮各一个，可通过不加飞轮和更换飞轮，比较速度波动调节效果
4. 配套的计算机测试仿真软件，可分析从动件与主动件之间的运动关系，和求解在负载作用下主动件真实运动规律，并作出运动仿真和实测曲线
5. 该实验台配制适应高速动态参数采集的AD卡，测试精度高，速度快且稳定。
