分布式过程控制系统实验台,光伏发电教学实验台

一、概述

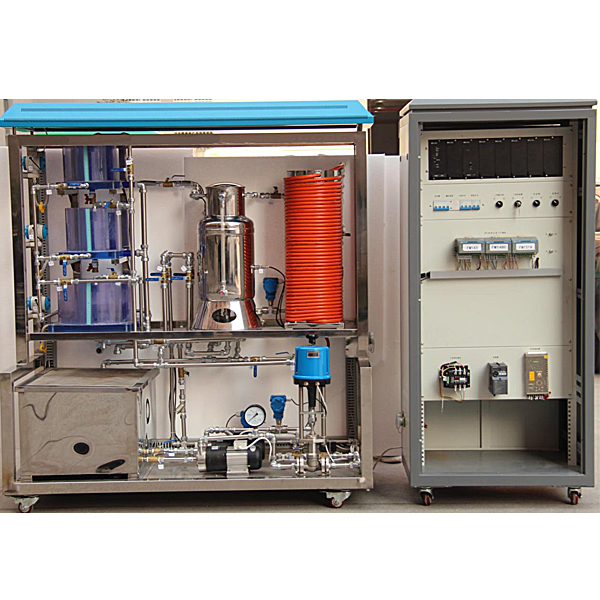

本实训装置由硬件和软件两部组成，其中硬件包括控制柜、智能仪表、DCS控制等单元组成；软件包括数据库软件、设备组态软件、设备编程软件、工业组态软件、服务软件包及工程数学软件等组成。
信号接口面板：控制对象中的仪表信号和电气信号转移到信号接线板上，提供AI、AO、DO等传感器检测及执行器控制信号接口，便于连线组成不同的控制系统。通过安全型接插式导线将实验板与信号板之间进行不同的配线，以完成过程控制各类实验。
系统网络分为监控网络、系统网络和控制网络三个层次，监控网络层实现工程师站、操作员站、高级计算站与系统服务器的互连，系统网络层实现现场控制站与系统服务器的互连，控制网络层实现现场控制站与过程的通讯。
二、配置及功能
（一）系统整体结构
1、系统网络架构从上至下由管理网（MNET）、系统网（SNET）、控制网（CNET）三层构成。管理网为可选网络层，用于和厂级生产管理系统如MES、第三方管理软件等进行通讯，并可通过INTERNET实现安全的信息发布，实现数据的高级管理和共享。
2、系统网连接工程师站、操作员站、历史站和控制站等系统节点，支持P-TO-P（对等网）、C/S（客户机/服务器）、P-TO-P和C/S（混合）三种网络结构，可快速构建星型、环型或总线型拓扑结构的高速冗余网络，符合IEEE802.3 及IEEE802.3u 标准，100/1000Mbps 自适应。
3、控制网用于控制站的主控制器与各I/O模块及智能设备的连接，支持星型和总线型结构，符合IEC61158（国标：JB/T10308.3-2001，欧标：EN50170），确保现场级通讯的实时、稳定、快速。

分布式过程控制系统实验台,光伏发电教学实验台

 该实验平台应由太阳能电池组件、自动跟踪系统、模拟光源蓄电池组件、环境监测系统、太阳能控制器、太阳能发电逆变系统、太阳能应用负载系统组成，各系统采用模块化设计。
（1）自动跟踪逐日系统，采用光强自动跟踪控制和手动控制两种控制方式，实现太阳能电池板全自动跟踪。
（2）太阳能跟踪系统开放化，提供各种实训，加强学生动手能力。
（3）太阳能电池板工作环境监控，更接近实际工业级运用中太阳能电池板的使用。
（4）采用多块工业级太阳能电池板，可进行串、并联组合，模仿KW级光伏发电系统的太阳能电池板系统组建。
（5）太阳能路灯是目前光伏最为广泛的应用，专门设计高效LED节能路灯，可直接用于实验室夜间照明。
（6）全套整体结构采用工业铝型材和双面白高密度板设计。
（7）产品面板采用环氧树脂面板制作，防止长时间变形。
太阳能光伏发电应用平台技术参数
一、太阳能电池板
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方
式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
◎ 最大输出功率：4*10W
二、自动跟踪单元
◎ 跟踪方式：双轴全自动跟踪◎ 精度：±0.5° ◎ 水平回转角度：360° ◎ 俯仰角度：180°
三、含有电压表、电流表、温度表及湿度表、时钟、闹钟等
四、蓄电池容量至少10Ah、电压12V
五、环境监测模块技术指标：含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示和设置
六、8寸触摸屏显示系统状态：
◎太阳能控制器（带报警功能）
◎输入电压、电流、功率的数据显示及动态曲线显示
◎输出电压、电流、功率的数据显示及动态曲线显示
◎单相逆变器：输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示
