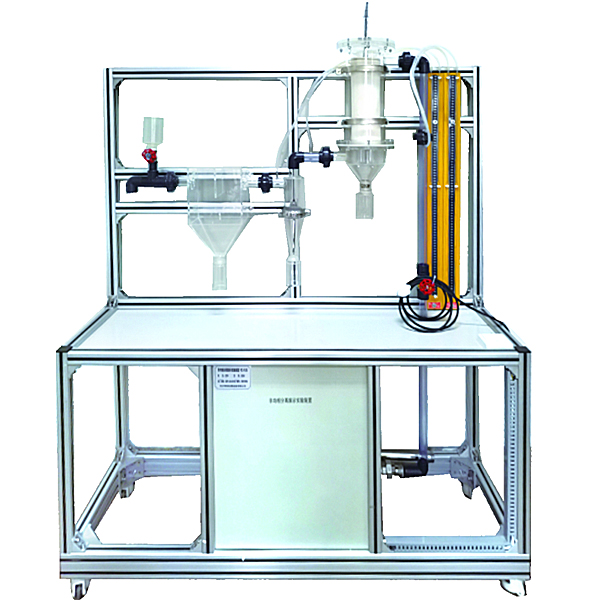

气-固体系分离实训台,风力发电系统原理实验装置

装置特点
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置分离器部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、固体颗粒抽吸装置采用星形进料方式，抽吸速度均匀。
5、示踪颗粒采用有色物料，清晰显示气体流向。
6、利用低噪风机有效降低实验室噪音。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、可了解气-固体系不同分离设备的结构及工作原理。
2、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。
3、可分别观察气-固在重力沉降室、惯性沉降室、旋风分离器及袋滤器中的分离情况，了解气-固体系分离的工业化处理流程。
4、观察分析风速改变时各分离器内的分离情况，旋风分离器的能耗情况。
5、了解星形固体进料、孔板流量计的结构及工作原理。
设计参数
有效风量变化范围10-40m3/h，
除尘颗粒直径从3mm-75μm[200目粉尘]。
公用设施
气：空气来自风机（自带气源）。

气-固体系分离实训台,风力发电系统原理实验装置

一、系统概述
风力发电教学实验系统是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成，系统能进行风力发电相关全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
教学特点
系统实验平台集成了室内温/湿度仪，风速测量系统，让使用者操作起来更直观。
系统采用数字化DSP技术，对蓄电池充放电进行全智能化的管理。
系统面板上采用直观的数字仪表和液晶显示，让用户即时了解系统工作状态。
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
风力发电教学实验系统，可以让实训学生自行拆装移动，使用简便、节能环保、无污染。
增加分布式发电原理与实验模块，让学生增加对新知识的理解
二、系统运行技术条件
1.风力系统
风轮直径：1.65(m)
启动风速：1.5(m/s)
额定风速：12(m/s)
安全风速：35(m/s)
工作形式：上风式永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
电机材料：铝合金&不锈钢
模拟风洞：风量：34073m3/h，1275Pa-2138Pa，2.2kW；
