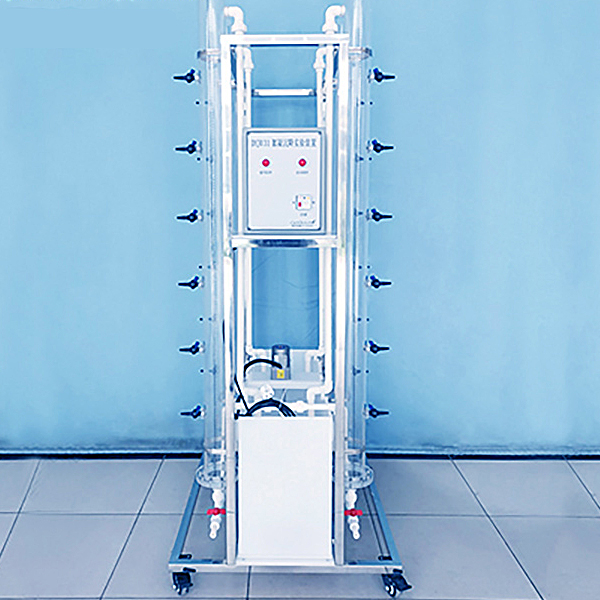

絮凝沉淀实训台,化工泵组拆装实训台

一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝时间：10min
4、搅拌浆线速度 0.2～0.5m/s（可调）、
5、装置外形总尺寸：长×宽×高=1170mm×300mm×600mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、絮凝塔1套、透明有机玻璃材质、壁厚8mm，Ø 200×700mm；（含304不锈钢搅拌器1套）、
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
6、流量测量与调节：转子流量计1只、（0.1～1m3/h）

絮凝沉淀实训台,化工泵组拆装实训台

装置功能
1.学习化工用泵主要类型、工作原理及主要构成零件（根据泵的种类可以定制）。
2.学习化工用泵一般故障的判断及处理。
3.懂得装拆方法和工具的正确使用。
4.学习了解密封材料的种类及使用。
5.推广6S管理机制，培养学生良好的职业素养。
6.懂得装拆过程的安全操作规程。
设计参数
总体尺寸：2500x800x2000mm。
公用设施
无
主要设备
操作台：1000x700mm 钢制操作台，上铺操作软垫、一端配有台虎钳。
货架：1000x700mm ，可放零配件，工具，泵及易耗品。
离心泵：流量12m3/h，扬程20m，转速2800r/min,配电机，联轴节 1台。
齿轮泵：流量60L/h，排出压力0.3MPa,转速1350r/min，配电机，联轴节 1台。
空气压缩机  排气量0.036L/min，工作压力0.8MPa，转速2800r/min  2台。
电机 1.1KW, 2台 。
轴承起拔器:8/12寸。
转移箱：400x600mm。
铜棒：Φ30x300mm。
