畜禽废水处理实验装置,萃取塔操作单元实训装置

一、产品描述
畜禽废水处理设备是专门为大中专院校开设的“环境工程”．“环境监测与治理技术”．“环境监测与评价”、“水环境监测与保护”，“城市水净化技术”、“给排技术”等环境类相关专业而研制的综合实训平台。该实训平台既能体现典型污水处理工艺的经典，又能反映出新型污水处理组合工艺系统）的先进，通过实训平台实训促进工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的水处理设备安装、调试及水质检测分析等方面的专业人才。
二、主要技术指标及参数：
1、环境温度： 5℃～40℃
2、处理水量：50～100L/h、
3、装置外形总尺寸：2200mm×800mm×1600mm.、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率2300W，安全保护：具有接地保护、漏电保护、过流保护
三、系统组成与功能

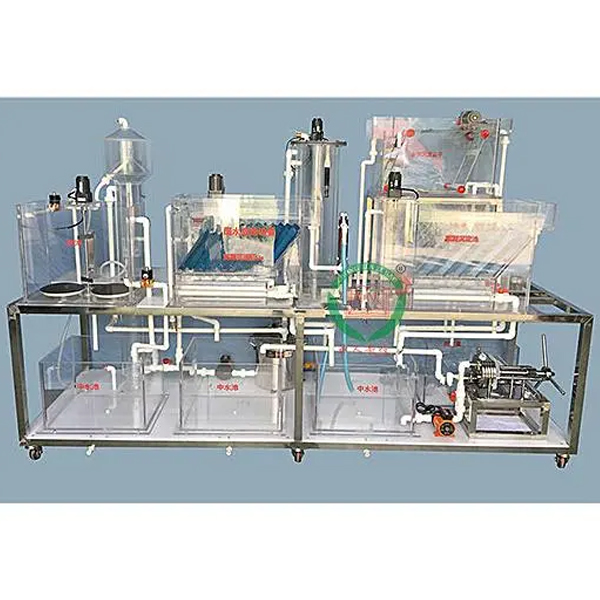

畜禽废水处理综合实训设备主要由控制系统、供水系统和污水处理系统三部分组成。
控制系统：主要由电气控制柜、触摸屏、旋钮开关、
触摸屏控制、也可以手动、在线监测仪（PH仪和DO仪），监控等组成，供水系统：主要由水箱、不锈钢支架、水箱液位管和球闹等组成。污水处理系统：装置对象设备整体采用不锈钢框架进行设计，主要动力系统器件安装在钢架上，主要有机玻璃反应器合理的布置安装在不锈钢钢架的上层。下层动力系统主要由水泵、风机、中水池装置等组成。有机玻璃反应器系统主要由有机玻璃平流式沉淀池、CSTR池、辐流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分离机、有机玻璃中和池等组成。曝气系统主要由风机、曝气管、搅拌机、流量计和管道等组成，在线监测系统主要由DO在线仪、PH在线仪、浮球液位开关等组成。

畜禽废水处理实验装置,萃取塔操作单元实训装置

一、脉冲/转盘萃取单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、系统由脉冲/转盘萃取双萃取单元操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。塔节采用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐，萃余分相现象清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业高级工、技师、高级技师培训大纲的教学及培训要求。
