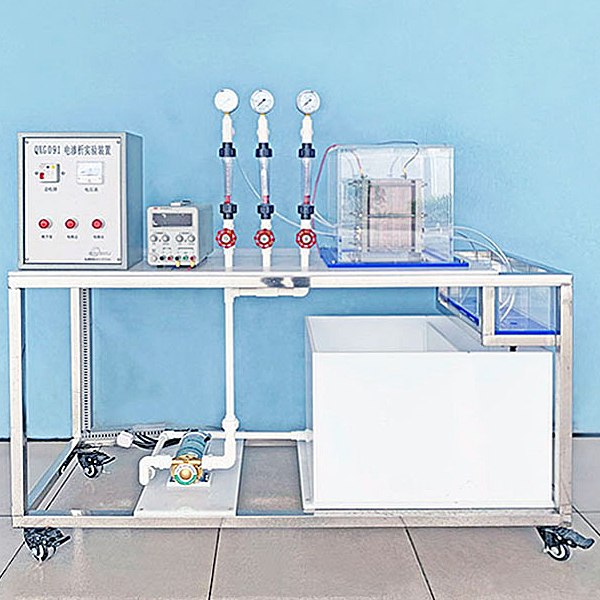

电渗析实验装置,数控铣床维修与加工技术实验装置

一、实验目的：
电渗析是近期发展起来的膜分离技术，它广泛应用于水处理各个行业，即可用于苦咸水淡化和工业生产用水的处理，又可用于冶金、化工、食品、医药等行业的废液回收利用。
在电渗析运行过程中，由于离子在溶液中和在交换膜中的迁移率不等，导致电渗析在高电流密度下出现极化现象，使溶液中的pH发生变化、交换膜上生成水垢，造成产水能力下降和额外的能量损失。因此，在电渗析运行前必须测定出它的极限电流密度，确保电渗析极限电流密度的方法很多，常用的方法是电压——电流法。本实验就是采用的这种方法。
通过实验希望达到下述目的：
1、  熟悉电渗析器各部分构造、功能、安装方法及操作方法；
2、  掌握电渗析器极限电流的测定、计算方法；
3、加深理解电渗析运行中的电流密度、液体流速、溶液中含盐量三者关系。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：100L/h
3、离子交换膜：异相阳、阴离子交换膜 、
4、电极材料：（石墨、钛涂粉）、
5、脱盐率：50～75、
6、电渗析器除盐率≧70～80、
7、电渗析器尺寸400 mm×220 mm×500 mm、
8、装置外形总尺寸：1100mm×450mm×1400mm、
9、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护

电渗析实验装置,数控铣床维修与加工技术实验装置

近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电气控制与维修实训台实习装置。
 该实训装置是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备，根据机电类行业中数控机床维修技术的特点，并结合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、加工程序编程、plc控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工等工种的考核与鉴定。同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。
一、产品结构和组成
1．系统由机床实训柜、数控铣床等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构，正面上部为网内电压、电流、状态指示灯等监控原器件，中部为机床电气柜，柜内器件布局与实际机床厂的模式一致。电气柜内的电气安装板上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模块等；电气柜后部还设有变压器和接地端子等。
3．机床实训柜正面和二侧装有带锁双向对开透明门，方便使用、安全、防尘。背面装有二扇对开门，底部装有4只万向轮，并配置刹车装置，方便移动和固定。
4．系统采用三相四线AC380V交流电源供电，并设有漏电保护器、指示灯指示和保险丝等，具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全。
5．数控系统采用FANUC 0I-MF数控系统。
6．X、Y、Z轴由交流伺服电机驱动，运动方向上设有正负限位、参考点等功能，主轴由三相异步电机驱动，变频调速控制。
7.主轴、床身、拖板等采用铸件结构，铸件经过时效处理、表面机加工和铲刮工艺等，确保机床精度稳定。
8．X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电机支座等组成，滚珠丝杠的装配与调整等技能训练。
9.机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
