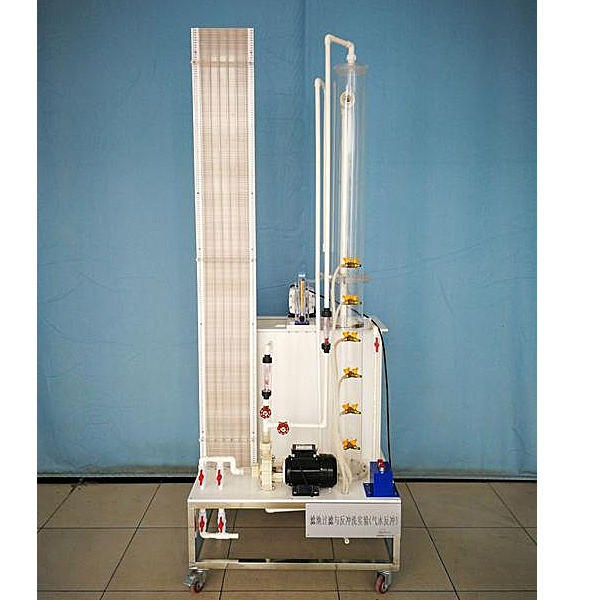

滤池过滤与反冲洗实验装置,机械系统创新搭接及运动测试实训装置

一、实验目的：
过滤是具有孔隙的物料层截留水中杂质从而使水得到澄清的工艺过程，常用的过滤方法有砂滤、硅藻土涂膜过滤、烧结管微孔过滤、金属丝编织物过滤等。过滤不仅可以去除水中细小悬浮颗粒杂质，而且细菌病毒及有机物也会随浊度降低而被去除。本实验按照实际滤池的构造情况，内装石英砂滤料或陶瓷滤料、利用自来水进行清洁砂层过滤和反冲洗实验。
通过实验希望达到下述目的：
1、 了解滤料的级配方法；
2、 掌握清洁砂层过滤时水头损失计算方法和水头损失变化规律；
3、掌握反冲洗洗滤层时水头损失计算方法
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.0628～0.0785m3/h
3、滤速：8～10m/h
4、反冲洗水量：0.42m3/h（反冲洗10min）
5、滤料：粗砂2～4mm H100 石英砂0.5～1.5mm H700
6、可以采用大滤帽1只
7、过滤水量：W＝0.7854×0.12＝0.007854m2Q＝W×V＝0.007854m2×10m/h＝0.0785m3/h 8 m/h＝0.0628m3/h
8、反冲洗水量：0.007854m2×15L/s・m2＝0.42 m3/h
9、过滤柱处理水量：0・15L/h- 过滤柱直径150mm、高度2000mm
10、测压板：高×宽=2000mm×360mm。测压管：Ø10mm×2000mm 10根

滤池过滤与反冲洗实验装置,机械系统创新搭接及运动测试实训装置

一、概述：

该实验台的功能主要是为学生提供了手动拼装复杂机械系统的实训平台，让学生设计并拼装可实现不同运动要求的复杂机械系统。同时实验台在主要构件上设计了安装传感器的位置，并配备了检测系统和数据处理软件，学生可通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

二、实验功能要求：

1、它将单一的机械零件，通过实体操作，达到机械传动中各种传动效果，使学生将所学的理论在实践中得到运用。

2、掌握实际安装中的零件加工精度对装配的影响，了解平行度、直线度、同轴度、定向、定位、跳动等各种形位公差的概念和作用。

3、掌握工作中各种工卡量具的使用。

4、通过对机械传动的安装，充分了解安装误差对机械传动工作过程所产生的各种损坏和振动噪声等。

5、要求在主要构件上设计安装传感器的位置，并配备了检测系统和数据处理软件，通过实验了解直动机构位移、速度、加速度；摆动机构摆动角位移、角速度、角加速度及回转轴转速、回转不匀率等运动参数的测定方法。通过运动参数变化曲线，了解不同复杂机械系统中的运动构件的运动规律和运动学特性。

6、通过对所安装的各种传动机构测试、分析，总结安装误差对测试精度的影响，能及时对照理论与实测的效果，分析找出其存在的问题。

三、实验台结构组成要求：

（1）实验台分为左、右二个实验操作工作区，分别由二台电机传动。可同时由二组学生在该实验台上进行实验操作。左边实验操作工作区主要可完成机械传动创新搭接及传动特性测试实验；而右边实验操作工作区主要完成机构运动创新搭接及机构运动特性测试实验。
