快滤池实验装置,齿轮传动性能实验台

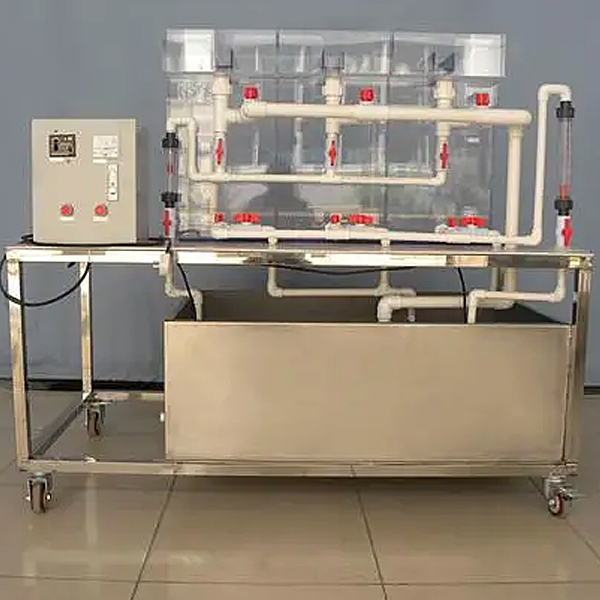

一、普通快滤池的构造：
快滤池内有排水槽、滤料层、垫料层和配水系统；池外有集中管廊，配有进水管、出水管、冲洗水管、冲洗水排出管等管道及配件。
过滤时，加入凝聚剂的浑水自进水管经集水渠、排水槽进入滤池，自上而下穿过滤料层、垫料层，由配水系统收集，并经出水管排出。此时开F1、F2，关F3、F4、F5。经过一段时间过滤，滤料层截留的悬浮物数量增加，滤层孔隙率减小，使孔隙水流速增大，其结果一方面造成过滤阻力增大，另一方面水流对孔隙中截留的杂质冲刷力增大，使出水水质变差。当水头损失超过允许值，或者出水的悬浮物浓度超过规定值，过滤即应终止，进行滤池反冲洗。反冲洗时，开F3、F4，关F1、F2。反冲洗水由冲洗水管经配水系统进入滤池，由下而上穿过垫料层、滤料层，最后由排水槽经集水渠排出。反冲洗完毕，又进入下一过滤周期。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：0.5～1m3/h、
3、滤池分为3格、
4、装置外形尺寸：1200mm×600mm×1200 mm
5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；
三、主要配置：
1、快滤池池体：透明有机玻璃材质、厚度10mm，包含大阻力配水系统、承托层、滤料层和排水槽、进出水管道和阀门，反冲洗进出水管道和阀门等；
2、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、水泵：额定流量1m3/h，功率370W，扬程15m；
5、流量测量与调节：转子流量计，污水流量1个，LZS-15（100～1000L/h）；

快滤池实验装置,齿轮传动性能实验台

实验内容
齿轮减速器传动效率测试
设备结构
实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。
技术参数
1.输入电源：单相三线 AC220V±10%  50Hz
2.直流调速电机1台：额定功率600W，调速范围 0～1200r/min
3.磁粉制动器1台：额定转矩50N·m
4.角位移传感器脉冲数：1000P，1个可精确的测量电机的转速
5.称重传感器2个：额定载荷5kg，灵敏度1.0mV/V；额定载荷50kg，灵敏度1.0mV/V
6.计算机测试分析软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。
7.外形尺寸：约700*600*1200mm
8.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
