汽车电动后视镜系统示教实训台,平面机构组合实验装置

一、产品简介

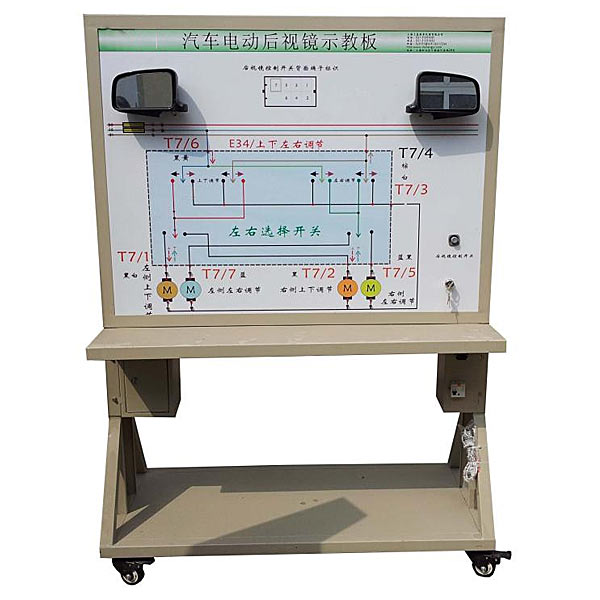

该设备采用 汽车电动后视镜系统实物为基础，充分展示汽车电动后视镜系统的组成结构和工作过程。
适用于学校对汽车电动后视镜系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电动后视镜系统，充分展示汽车电动后视镜系统的组成结构。
2.操纵电动后视镜开关，真实演示汽车电动后视镜系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车电动后视镜系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车电动后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

汽车电动后视镜系统示教实训台,平面机构组合实验装置

一、 主要技术参数：
1、直流电机功率：125W；
2、工作转速：0-200 rpm；
3、光栅角位移传感器一个：GFJ-7-5V/1000P，转速：1000栅/转；
4、直线位移传感器一个：WYDC-200L，量程L=200mm，精度：0.5%；
5、连杆在132-316mm范围内有级可调；安装孔间距：23mm
导杆在220-266mm范围内有级可调；安装孔间距：23mm
摇杆在156-219mm范围内有级可调；安装孔间距：23mm
6、带传动 传动比为1：1.5；
7、链传动 传动比为1：1；
8、齿轮有三种：m=2 Z1=25 Z2=75 Z3=100
9、外形尺寸： 1140×600×1360mm；
10、重量：85k
二、并提供以下19种拼装方案：
(1).曲柄摇杆机构 ( 2).曲柄导杆摇杆机构
(3).曲柄对心滑块机构 ( 4) .曲柄偏心滑块机构
（5）.曲柄导杆对心滑块机构 （6） 曲柄导杆偏心滑块机构
(7).凸轮机构 (8)槽轮机构
( 9).齿轮-曲柄摇杆-棘轮机构 (10).链-齿轮传动
( 11).曲柄摇杆-齿轮齿条机构 (12).不完全齿轮机构
( 13).齿轮-曲柄摇杆机构 (14).齿轮-曲柄导杆对心滑块机构
（15）齿轮-曲柄导杆偏心滑块机构 (16).齿轮-曲柄滑块(牛头刨床)机构
