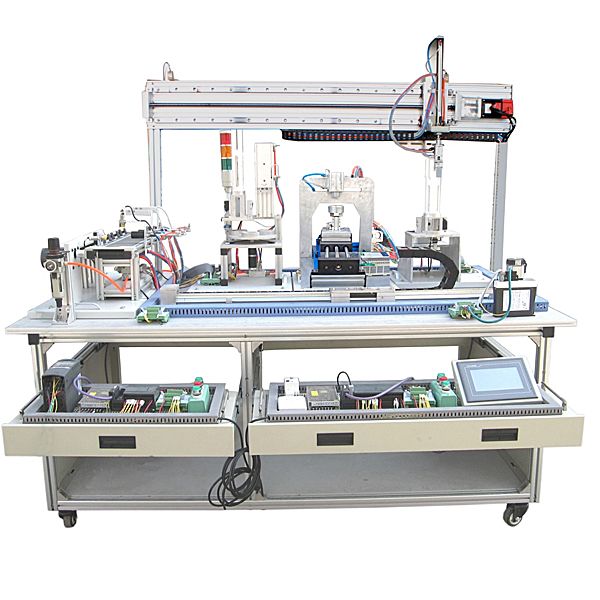

新型光机电一体化实验装置,水流衔接演示实训装置

实训考核装置的构成：

实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

技术参数

1. 交流电源：三相五线 AC 380V±10%  50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 外形尺寸：长×宽×高=2000×880×1500 mm；

4. 整机功耗：≤2 kW；

5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

新型光机电一体化实验装置,水流衔接演示实训装置

技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、实验槽道：全长11m有机玻璃双变坡水槽，前后段有两个可根据需要调节不同坡度的活动轴装置。
3、采用管道离心水泵，功率：750W，扬程：65m，流量：6m3/h。
4、实验流量：设计流量Qd=2000~3000ml/s，,最大过流量Qmax=5000ml/s。
5、标准水位测针0-300mm,管式流量计0-10m3/h。
6、整体采用有机玻璃精制，水面曲线清晰可见，并附有标尺和水准器显示坡度。
7、前后段装有升降机手动调节坡度，使用灵活方便。
8、循环水箱容积200L，PVC板材制作。
9、活动模型有：三角堰、宽顶堰、实用剖面堰，活动闸板可在不同坡度时调节演示十二种不同的水面流线。
10、实验所用的流体-水为全循环使用设计，充分节约水资源。
11、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
12、外形尺寸：5300*500*1700mm（长×宽×高）。
