网孔型维修电工考核实验装置,自循环虹吸实验装置

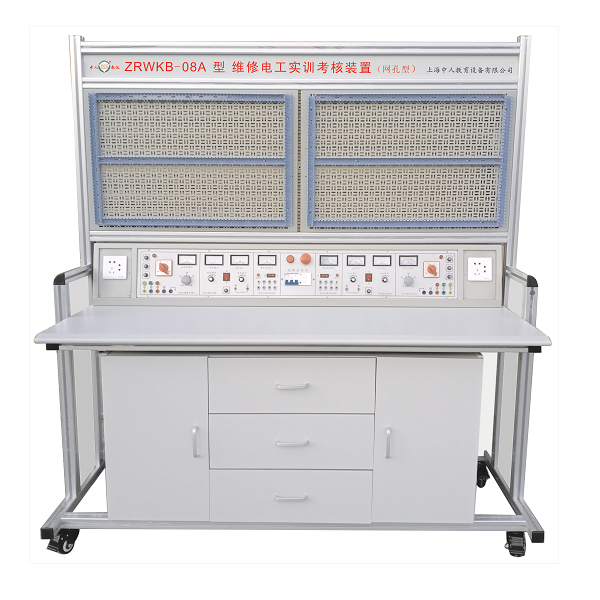

一、概述

该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。一组进行照明电路实验，一组进行电拖实验

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

三、技术性能

1、输入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：约1600mm×750mm×1690mm

四、实训台配置

1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

网孔型维修电工考核实验装置,自循环虹吸实验装置

实验目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度，并确定最大真空域，满足供定性分析虹吸管流动的能量转换特性。
主要配置：
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、采用自吸抽气技术，启动时可自动排除管中空气，操作简便。
5、测压计为透明有机玻璃，可显示测量各测点的真空度以及在管中的压强分布。
6、实验管道装有弯管流量计，以测量流量。
7、采用低噪声无锈蚀环保型水泵，最高扬程：12m，额定流量：15L/min，功率：120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
