电工考核实训装置,水击扬水原理实训台

一、概述

设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

二、设备技术指标

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木柜结构；

3.电源：

1)输入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。

三、设备结构功能

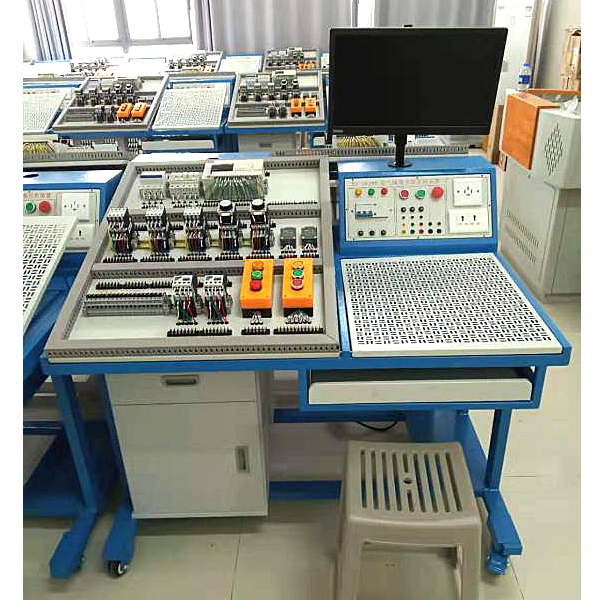

设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。

电工考核实训装置,水击扬水原理实训台

实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的利用）的工作原理。
3、演示调压筒消减水击压强的工作原理。
主要配置：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、作用水头：250mm±10 mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：医用精密小量程压力表。
5、扬水机出水管：400mmH20,水击扬水机最大扬程：370mm，水击扬水机扬程可达1.5倍作用水头。
6、流量：供水最大流量Qmax=300 ml/s；实验管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
8、低噪声无锈蚀水泵，扬程：10m，最大流量：12L/min，转速：2800r/min，功率：100W。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
