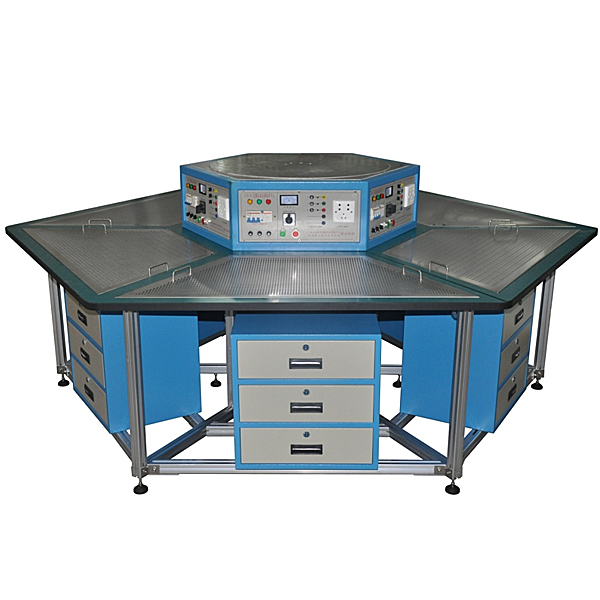

电工一体化技能工作实验装置,毕托管流速测量实验装置

一、技术性能：

1、工作电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、额定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；

二、配置技术参数:
1、桌身部分:采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，方便调整设备的摆放位置。
2、桌面部分:采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体采用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。
整个控制屏由六工位组成，每个工位均设有启动、停止按钮控制电源的输出，并设有急停按钮，电源输出有短路保护。同时设有450V指针式交流电压表一只，通过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板采用网版式设计，主体采用1.5mm厚的拉丝不锈钢板加工成型，采用5X10mm孔加工，配合固定胶粒卡子，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。

电工一体化技能工作实验装置,毕托管流速测量实验装置

技术参数：
1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、采用低噪声静音环保型水泵，最高扬程：10m，额定流量：12L/min，功率：90W。
3、实验水箱容积30L透明有机玻璃材质，带有稳压溢流口，恒压供水箱设有水位调节机构，以改变实验流速的大小；可测量毕托管压差值和淹没孔口上下游压差值。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱，500×400×400mm，材质PVC板。
6、测压计由4根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
7、实验流量：0～200ml/s ，毕托管适用范围20～200cm/s，实验流速范围100～200cm/s。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
10、外形尺寸：1500×500×1550mm（长×宽×高），可移动式设计，带脚轮及禁锢脚。
