二维工作台PLC运动控制实验台,平口钳测绘实验装置

概述

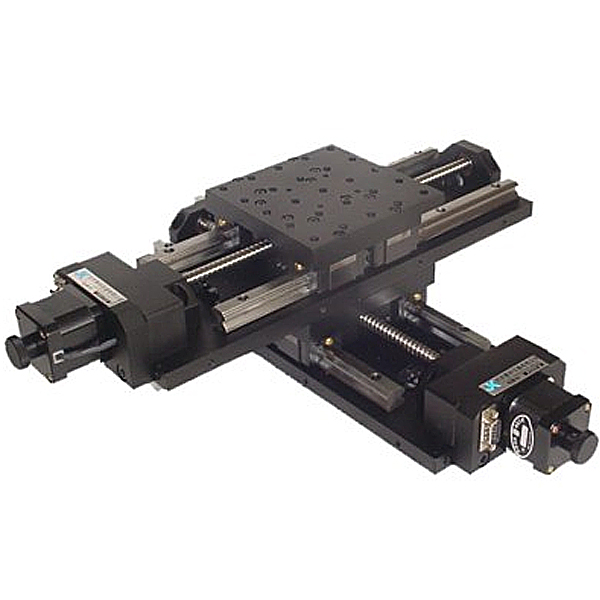

本装置为实际平面二维运动系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机进行运动控制的成品，完善的执行机构可实现现代二维运动系统中全部动作过程。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备结构：

十字滑台控制实训模型为金属结构、各常用模块连接端子均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
3、设备特点：
1、手动/自动控制模式，针对硬件检测及程序校验。
2、开放的执行机构，可根据不同的控制方案编程，构成不同的执行系统，适应不同层次的人员进行学习和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

部分实训项目：

试验内容
1、机械：装置的机械安装与位置调整；
2、电气：电器元件的布线，执行电机的选用；
3、传感器：微型光电开关的选择与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实验

二维工作台PLC运动控制实验台,平口钳测绘实验装置

功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
固定钳口、活动钳口、丝杠、 丝杠螺母、标准件。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
