直线小车运动控制实验装置,基础零件测绘实验台

注：单独配置plc、变频器，也可配合PLC变频调速实训装置使用

概述

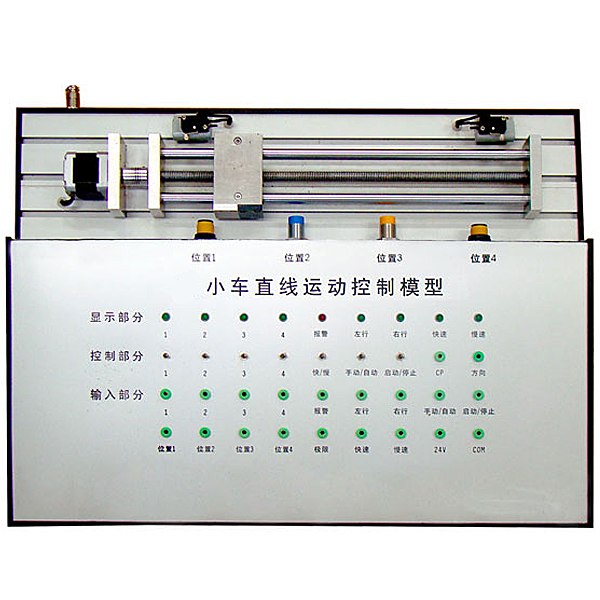

是一套工业自动化生产线小车运动控制过程的缩微模型，采用步进电机滚珠丝杠传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用步进电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

设备结构：

步进电机控制实训模型台架为金属结构，实训考核装置模块的I/O 端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

实训项目：

1．机电设备的安装与调试
（1）传动装置同轴度的调整
（2）滚珠丝杠的安装与调整
（3）搬运设备安装与调试
2．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
（2）电动机控制电路的连接与程序编写

直线小车运动控制实验装置,基础零件测绘实验台

功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
标准件测绘 螺丝、螺栓，轴的尺寸公差与极限 轴、套类，孔的尺寸公差与极限，配合精度 支架、端盖类二维工程图，误差认识理论。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
