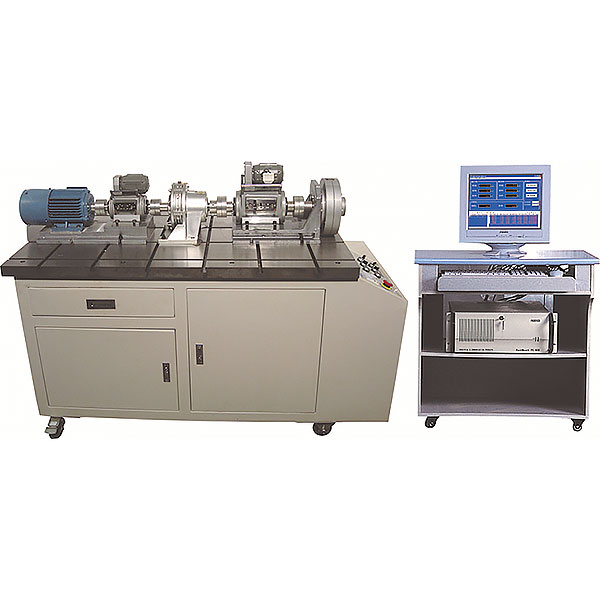

机械传动性能参数测试实验台,轮系创新组合实验装置

采用模块化的结构，柔性好，变型功能及综合性强，机械传动方案优化综合检测实验台是一种开放式的新型机械设计综合试验装置，具有真实的工程背景，而非模型或简单的玩具性实验装置。本试验台模块化主要库件的结构、性能及精度既可用于教学实验，亦可用于科研实验，实现一机多用、资源共享，提高设备使用效率。机械传动方案创意组合及参数分析实验台在教学实验中，着重对**综合实验素质的培养，可实现对**进行包括实验方案的创意设计、实验装置的设计、搭接、组装及调试、实验测试方法的选择及应用、实验操作规程的制定、实验数据测试、实验结果分析及实验装置结构简图的绘制等工程实验技能的培养与训练，打破了传统机械设计课程实验的以验证性实验为主的单一化模式，为培养机械综合实验素质以及有验证性向实验与理论相结合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、主要技术参数：
    1、交流变频电机功率：550W；
    2、磁粉制动器加载范围：0-50N·m；
    3、最大中心高：178mm；
    4、转矩转速传感器一个：额定转矩10N·m,转速范围0 – 6000r/min；精度均为0.1％；
         转矩转速传感器一个：额定转矩50N·m,转速范围0 – 6000r/min；精度均为0.1％；
    5、变频控制器调速范围：0-1500r/min，调速精度：0.1％；
    6、外形尺寸：1200×780×1050mm；
    7、重量：300kg 。

机械传动性能参数测试实验台,轮系创新组合实验装置

实验项目：
1、轮系运动方案设计与分析；
2、轮系拼装实训：
2K-H行星轮系16种；
2K-H型差动轮系24种；
3K周转轮系1种；
定轴轮系1种；
复合轮系2种；
运动分解、合成2种等总46种。
3、轮系结构分析：对给定的轮系进行结构分析，计算其自由度、传动比
4、轮系虚拟装配与仿真实验。
1. 能完成运动副的拼接、拆卸（爆炸）的演示。并配有相应的运动副简图及文字说明；
2.能完成45种轮系机构的形象逼真三维运动演示；机构虚拟装配，机构的自动装配和拆卸分解过程，通过对各种轮系机构在虚拟软件中的模拟运动演示，增加对机构动特点及其结构运动多样性等问题初步的理解
基本结构：
1、实验台为45#钢制，表面镀硬铬；X调节距离980mm，Y调节距离530mm，Z调节距离100-180mm；外形尺寸1180×360×660mm。
2、零件存放箱 机架材料：2mm厚冷轧钢板 表面处理：喷塑 外形尺寸：620×320×170mm
