柜式交直流调速实验台,多系统数控教学实验台

一、 概 述

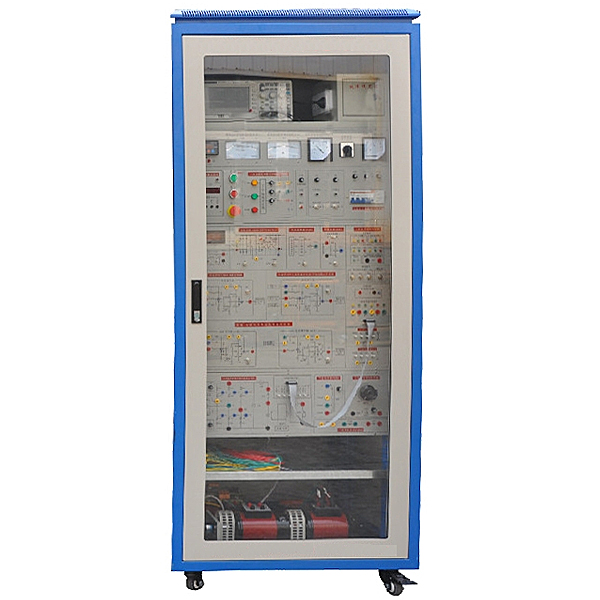

“ZRBP-03C型交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。

二、 技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备

1. 工业控制柜

控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。

2. 调速机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。

DQ07-1直流发电机：220V、1.1A、240W、1500rpm。

3. 实训控制模块

给定调节模块

提供0～±15V连续可调直流电源一组。

电源模块

提供-15V、+15V、+24V直流电源各一组。

带电流截止负反馈的电压单闭环调节模块

柜式交直流调速实验台,多系统数控教学实验台

1、特点
 多系统包含：FANUC数控系统、SIEMENS数控系统、三菱数控系统、华中数控系统、广州数控系统等。
 体积更小、占地更少、消耗更小、师资占用更少，性价比高，可节省教学成本。
2. 教学资源
本公司整合多方专家资源，围绕新的教学环境，针对数控专业核心课程制作了丰富的教学资源。协助教师更好的确定教学内容的广度和深度、明确教学的重点、难点和关键，合理安排教学的顺序、深入挖掘教材中隐含的教学资源，让学生学习更充实、更专业。
3.虚实结合
理论结合实践、随讲随演，化抽象的理论知识为直观的实践反馈，加快学生对知识的理解和吸收。
4.真实控制
工业级车/铣一体化数控操作面板
使用不同颜色区分车床与铣床的控制按键。
8位模式选择旋钮。
8位主轴修调旋钮。
19进给修调旋钮。
工业级手脉
人体工程设计，可以单手握住，带防滑纹，外盒材料耐磨耐摔，防水防尘。
  带强磁吸附及挂钩支撑保护。
5.多数控系统
数控多系统虚拟仿真实训室的学生机和教师机独创多种数控系统和面板配置，如：FANUC数控系统、SIEMENS数控系统、三菱数控系统、广州数控系统、华中数控系统等，学校可以依据当地就业情况，选择主修一个品牌的数控系统，辅修三个其他品牌系统，提升学生就业竞争力。
