闭环直流调速调压实验台,零件尺寸误差测量实训装置

一、 概 述

 该设备能满足学校对技师和高级维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直流调速”等课程的实训设备。可以完成带电流截止负反馈转速单闭环、电流单闭环和电压、电流双闭环调速实训，通过设置故障的方式，也可以完成自动化方面的实训考核。

二、适用范围

 本装置涵盖了各高等院校和高职高专等所开设的“直流调速”、“电机控制”及“电力拖动自动控制系统”等专业课程所要求的实训项目。

三、技术性能

1. 输入电源: 三相四线(或三相五线)～380V±10% 50Hz

2. 工作环境: 温度-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

3. 装置容量：＜1.5kVA

4. 外形尺寸：850cm×70cm×180cm

四、基本配置

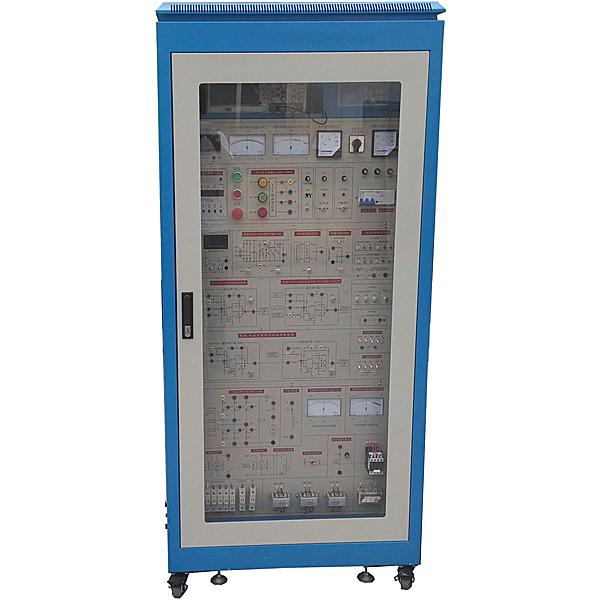

1. 工业控制柜（设有玻璃门、直观清晰）

2. 控制柜最上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装有±300V直流电压表、±2.0A直流电流表和数字转速表用于指示直流电机的运行状态，控制柜下部装有三相同步变压器、三相电流互感器和功率晶闸管模块等。

3. 直流电机组

实训控制柜配置直流电动机、发电机、 测速系统，具体参数如下：

①直流电动机（额定电压：220V；额定功率：185W；额定电流：1.10A；额定转速：1500r/min）

②发电机（额定电压：220V；额定功率：240W ；额定电流：1.1A；额定转速：1500r/min）

闭环直流调速调压实验台,零件尺寸误差测量实训装置

公差配合与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要组成部分。随着科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一：零件基本尺寸检测
1.游标卡尺检测零件长度尺寸;
2.外径千分尺检测零件外園尺寸;
3.内径百分百检测零件内孔尺寸;
训练二：零件配合尺寸检测
1.轴与孔配合尺寸检测; (一)
2.轴与孔配合尺寸检测; (二)
训练三：滚动轴承尺寸检测
1.深沟球轴承基本尺寸检测;
2.轴承与轴颈配合尺寸检测;
3.轴承与孔配合尺寸检测;
训练四：平键及花键尺寸检测
1.平键基本尺寸检测;
2.平键配合尺寸检测;
3.花键基本尺寸检测;
4.花键配合尺寸检测;
