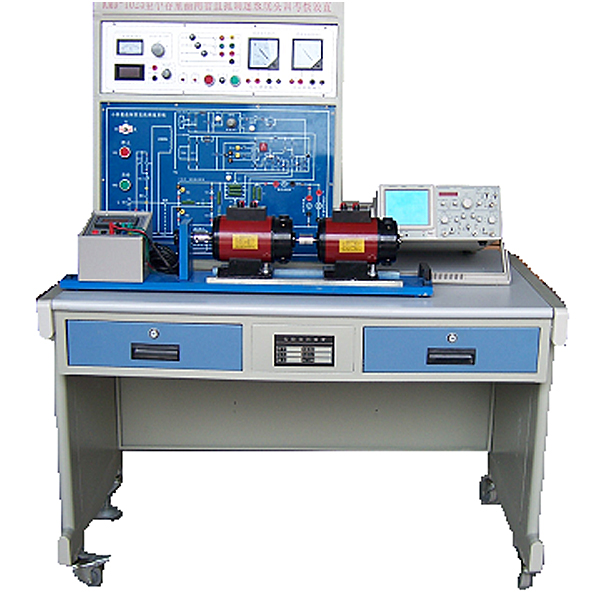

晶闸管直流调速教学培训实验台,数控系统示教实验台

一、概述

该装置采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。

二、技术性能

1、输入电源：单相(220V+_10％50Hz)

2、交流电源：单相AC220V50Hz

3、整流输出电压：DC180V

4、最大输出电流：DC2A

5、励磁电压：DC180V

6、调速范围：D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于1.5KVA

三、装置的基本配置

1．DMO1电源控制屏

（1）交流电源：单相～220V电源(具有输出短路保护)。

（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源。

（3）设有隔离变压器一只，为人身安全提供了保障，同时也为示波器观测波形提供了方便。

（3）测量式仪表

1)交流电压表一只：指示输入相电压，精度1.0级

2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级

3)直流电流表一只：带镜面精密指针式直流电流表(±2A，精度1.0级)

晶闸管直流调速教学培训实验台,数控系统示教实验台

1、特点
 多系统包含：FANUC数控系统、SIEMENS数控系统、三菱数控系统、华中数控系统、广州数控系统等。
 体积更小、占地更少、消耗更小、师资占用更少，性价比高，可节省教学成本。
2. 教学资源
本公司整合多方专家资源，围绕新的教学环境，针对数控专业核心课程制作了丰富的教学资源。协助教师更好的确定教学内容的广度和深度、明确教学的重点、难点和关键，合理安排教学的顺序、深入挖掘教材中隐含的教学资源，让学生学习更充实、更专业。
3.虚实结合
理论结合实践、随讲随演，化抽象的理论知识为直观的实践反馈，加快学生对知识的理解和吸收。
4.真实控制
工业级车/铣一体化数控操作面板
使用不同颜色区分车床与铣床的控制按键。
8位模式选择旋钮。
8位主轴修调旋钮。
19进给修调旋钮。
工业级手脉
人体工程设计，可以单手握住，带防滑纹，外盒材料耐磨耐摔，防水防尘。
  带强磁吸附及挂钩支撑保护。
5.多数控系统
数控多系统虚拟仿真实训室的学生机和教师机独创多种数控系统和面板配置，如：FANUC数控系统、SIEMENS数控系统、三菱数控系统、广州数控系统、华中数控系统等，学校可以依据当地就业情况，选择主修一个品牌的数控系统，辅修三个其他品牌系统，提升学生就业竞争力。
