单片机创新实验台,机械原理综合实验装置

一、系统结构

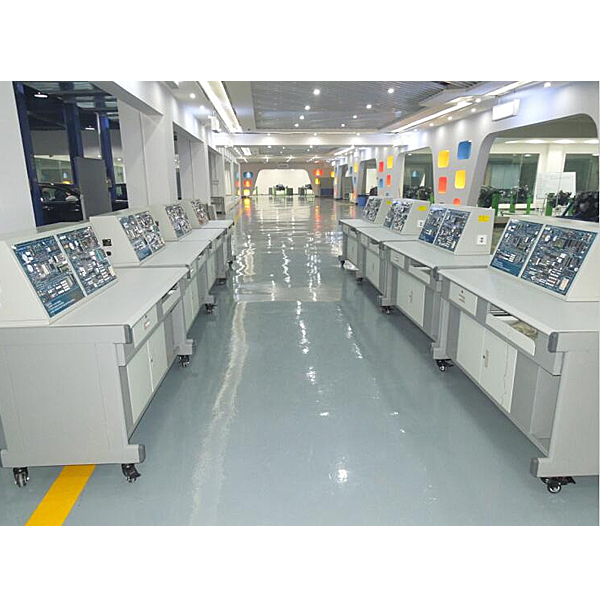

实验开发系统集实验桌、综合实验平台等于一体，综合实验平台采用集成一体化设计，也可以通过总线插座扩展一些新的实验。

二、系统性能

是国内首款将工业组态软件应用于单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用于单片机基础应用技术和综合应用技术，包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口，可使用户快速掌握单片机原理及其实用接口技术，充分了解和掌握当今单片机领域流行的各种外设器件应用。同时学习工业组态软件的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。

三、主要技术指标

3.1实验桌：

3.1.1电源

电源输入：二相三线，交流220V±10%，50HZ

电源输出：二相三线交流220V±10%/50HZ输出，用于电脑和测量仪器的供电。

3.1.2装置容量：≦1KVA

3.1.3外型尺寸：参考值1500×700×1300

3.1.4工作环境：温度-10°C～+40°C,相对湿度85%（25C）

3.1.5安全保护：接地保护，漏电保护（动作电流＜30mA），过载保护

3.1.6实验桌体：实验桌为铁和铝合金台架结构，绝缘面板，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。台体下部设有电脑主机柜、键盘架，另设有一个储物柜，用于放置配件、工具及资料等。

四、详细硬件技术参数

4.1实验屏

4.1.1单色流水灯模块：8个高亮绿色贴片0805封装LED灯

4.1.2双色流水灯模块：6个高亮直插LED灯，红黄绿三种颜色

4.1.3双色LED灯模块：红绿双色直插LED灯

4.1.48位数码管模块：2个四位一体共阳极数码管，2个74HC595驱动芯片。

单片机创新实验台,机械原理综合实验装置

一、技术要求
1、实验项目：（共计73项实验）
1）平面连杆机构14种
2）凸轮机构7种
3）定轴齿轮机构2种
4）2K-H周转轮系1种
5）摆线针轮机构1种
6）棘轮机构4种
7）槽轮机构2种
8）不完全齿轮间歇运动机构1种
9）渐开线齿轮机构系列实验
①渐开线形成演示实验（4项）
②范成法渐开线生成实验(范成法渐开线齿廓形成实验）（6项）
③渐开线直齿圆柱齿轮几何参数测定实验：
a）标准直齿圆柱齿轮几何参数测定实验（8项）
b）正变位直齿圆柱齿轮几何参数测定实验（8项）
c）负变位直齿圆柱齿轮几何参数测定实验（8项）
d）渐开线直齿圆柱齿轮传动啮合参数测定实验（4项）
10）确定孔与轴的配合类型及基准制，选择加工精度等级
11）测绘零部件图及装配图
12）拟定零件加工工艺路线及装配工艺过程
2、基本结构
实验台配置实验桌，主要零部件挂在实训桌上的绘制图形和标注名称的存放架上，学生动手拼装时在实训桌上进行。实验台由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块、渐开线形成模块、齿廓形成仪模块、渐开线齿轮及其啮合参数测定模块等组成。
