ARM嵌入式系统实验台,气动PLC综合实训台

技术参数

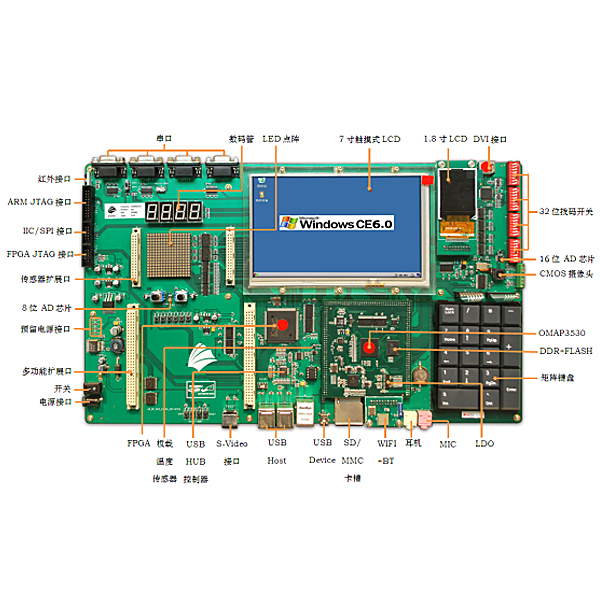

1.核心板硬件参数

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，集成存储器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4电源管理：独立电源管理芯片 TPS65930

1.5LDO：具备LDO

2.底板硬件参数

2.1FPGA：XC3S250E-P208用于控制逻辑和扩展串口，给相应的设备分配地址

2.2以太网：1个10/100M自适应以太网控制器DM9000A

2.3LED：12个GPIO控制的LED工作状态指示：6个位于核心板，6个位于底板

2.4音频：标准AC97音频控制器小三芯接口+MIC头  TPS65930

2.5复位：隔离内外部复位信号，增加复位可靠性TC7SH08FU

2.6UART：共7路UART：3路处理器自带，4路FPGA外扩，其中1路接红外2路接扩展接口4路接DB9接头

2.7RTC：独立RTC 1220电池供电

2.87寸LCD：7寸24位液晶屏带电阻式触摸屏16：9 显示，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，挂接于GPMC总线上（HX8310）

2.10触摸屏接口：SPI扩展出触摸屏接口，触摸屏与7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO接口一个，混合视频信号

ARM嵌入式系统实验台,气动PLC综合实训台

一、概述
气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （plc）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、主要技术参数
1、输入电源：220V±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX2N-32MR，18路开关量输入，14路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
9、实训装置外型尺寸：1500mm×650mm×1750mm
三、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
