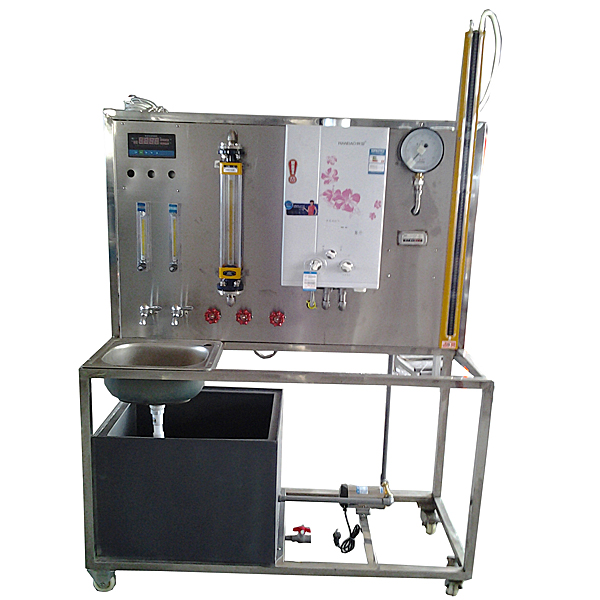

燃气锅炉性能实验装置,虚实结合数控仿真试验实训台

实验目的：
1、了解燃气锅炉的工作原理。
2、测试小型燃气锅炉的热效率、热流量等热工性能。
主要配置：
12Kw小型燃气锅炉、板式换热器、循环水泵、热电偶测温；干式燃气流量计、U型压力计、压力表、转子流量计、万能输入8点巡检仪、不锈钢台架等。
可配套热值仪、烟气分析等分析仪（用户自备）。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率400W。
2、12Kw小型燃气锅炉，容积8L。
3、循环水泵参数：流量：30L/min ，扬程：15m，功率：370W。
4、干式燃气流量计精度2.5%，额定流量4m3/h ；±3000Pa U型压力计； 0.4级精密压力表量程0-0.25MPa；40-400L/h转子流量计。
5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。万能输入8点巡检仪检测显示温度。
6、外形尺寸：1800×500×1800mm，外形为不锈钢可移动支架，带双刹车轮。
7、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。

燃气锅炉性能实验装置,虚实结合数控仿真试验实训台

一、产品简介
智能制造是建设制造强国的主攻方向，数控机床是智能制造重要的组成部分，为响应国家号召，本公司引进世界先进的数控软件技术，研发本系列数控机床虚实一体训练机。训练机由软件和硬件相组合，功能先进、质量可靠、数控系统可多样化选配。
目前该类产品有：发那科系列FANUC 0i-TF Plus（车削版）、FANUC 0i-MF Plus（三轴铣削版）；三菱系列Mitsubishi M80（三轴铣削版）；西门子系列SINUMERIK 828D（车削版）、（三轴铣削版）、SINUMERIK 840D（五轴铣削版）；海德汉系列（五轴铣削版）。
二、产品特点
初学者在传统的数控机床操作实训中，学生用电脑学习数控机床模拟操作之后，老师就带学生上真机床操作，但前期因学生都是采用模拟的数控机床、模拟数控系统、模拟机床操作面板、模拟手轮等在一台电脑显示器上用鼠标操作，学生在学习过程中没有真实机床的体验，若直接上真机，学生会产生极大的心理压力，容易紧张而造成断刀、撞机、材料和刀具损耗大、机床容易损坏、不安全、教学成本高等实际因素。
为了解决以上因素我公司开发了最新一代多系统数控机床虚实一体训练机，该设备软件与硬件相结合，具有编程、加工和调试系统的功能，可以实现数控车床、数控加工中心的仿真操作，可手动编程或输入CAD/CAM程序进行模拟加工。高度仿真的软件数控系统界面与真实的数控系统相同，配备真实的操作面板与手轮，让学生在学习过程中能体会到真实数控机床一致的操作体验，为下一步操作真实机床打好基础而特别设计。设备主体硬件由四个部份组成。
1、数控机床操作模拟机柜体采用立式结构符合真实的数控机床操作体验，柜体由高强度钢板折弯焊接成型，表面采用铁质亚光密纹喷塑处理，底部装有4个万向滑轮并配置刹车装置，方便移动和固定。
2、模拟机床由一台32英吋的液晶显示器以3D形式更加逼真地显示了同真实机床完全相同的机械结构，它具有代表性的数控车床（车削）、加工中心（铣削），该模拟机床可放大、缩小、旋转、平移等多视角画面，主轴旋转、刀具切削、换刀、铁屑、冷却液等运行时配上声效让学生有一种操作真实机床的体验；
3、数控系统由一台17英吋的触摸屏显示，编辑程序、修改参数、对刀等操作可直接用手指轻轻点击屏幕相应的功能键，有真实数控系统一致的操作体验；
4、数控机床操作面板、手轮采用标准工业型，当学生在学习时有操作真实机床的体验。
