机械速度波动测试实验装置,车床电路半实物实验装置

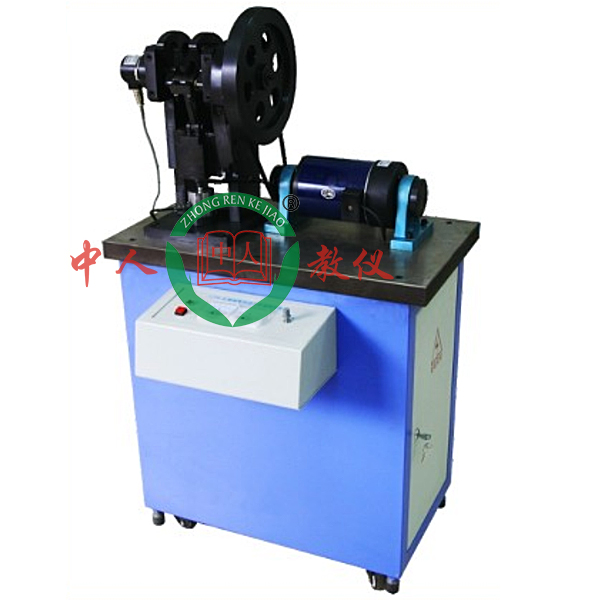

本实验台是以电动机驱动的包含带传动，曲柄滑块机构的工作机在内的机械系统用于机械原理课程中机械的稳定运转状态下机械的周期性速度波动及其调节课程中的实验装置。利用传感器、计算机等先进的实验技术手段进行实验操作,训练掌握现代化的实验测试手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测试仿真实验:
观察机械的速度波动现象，求解系统运转的不均匀性。调节电机转速，观察不同转速下的速度波动现象,实测与仿真曲线对比。
2.机械速度波动调节实验:
改变飞轮大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析。
主要技术特点:
1.曲柄滑块机构实验台采用了特制的曲轴和连杆，构思严密，设计精巧，能确保组成实验台的各个运动构件有良好的配合间隙，外形美观，操作方便，使用寿命长。
2.该实验台由机座、直流调速电动机，皮带传动装置和曲柄滑块机构等主要零部件组成。曲轴一-端装有角位移传感器，另-端装有飞轮。
3.该实验台配有大小飞轮各-件，供测试实验用，显示不同飞轮质量的调速效果。
4.主控制系统采用56通道单端输入，28通道双端输入，12位精度，1 M采集频率与计算机采用串口联机使用。
5.使用专用软件，能迅速准确处理、分析数据，测绘及打印实测曲线;不配计算机时可利用液晶屏面板窗口显示的数据，计算，分析，绘制曲线。
6.本实验台制作精细、喷塑表面平整光滑清洁、无划迹和脱落斑点，发兰镀铬、镀镍表面光亮无锈斑,钢制件精加工表面作防锈处理，各铭牌粘贴安装位置正确，粘贴平整和无贴斜现象。

机械速度波动测试实验装置,车床电路半实物实验装置

1、基本要求

普通车床电气技能实训装置（半实物）增加C6140普通车床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1．C6140型普通车床半实物仿真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的操作，能实现C6140型普通车床各种运动，它包括：主轴正反转、工作台进给等运动；

3．机床电气的所有接点，在装置的面板上设置了故障排除开关；

4．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力；

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对车床的故障排除；

5．设置故障点，作为维修电工的技能考核装置。

故障设置：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电路断开；

10. 主轴电机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；
