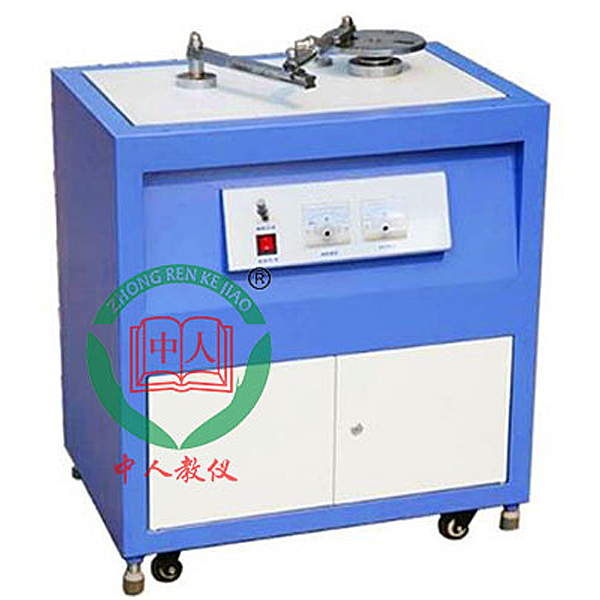

曲柄摇杆机构动态测试实验台,磨床电路实验装置

ZRJX-YGCA型
一、主要参数
1、电机功率：60W，调速范围：0-100rpm 2、杆长参数：摇杆260mm、连杆300m 3、传感器参数：角位移传感器360p/r 4、外形尺寸：820*510*400，重量47kg
二、主要性能特点
1、四杆机构实验台可进行四杆机构简单拼装，并对曲柄及摇杆进行运动检测与仿真。
2、所有杆构件长度均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统、测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的点。
5、实验结果可以文体形式保存，并可在网络上发送及打印，便于网络化实验。
三、主要实验内容
1、四杆机构的虚拟设计及实物机构拼装。
2、曲柄的运动检测，摇杆运动仿真及实测对比分析；连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡试验。

曲柄摇杆机构动态测试实验台,磨床电路实验装置

“平面磨床电气技能实训考核装置”是在原“平面磨床电气技能实训考核装置”基础上进行改造升级，它增加了M7120平面磨床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现M7120平面磨床各种运动控制，它包括：砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（ 380V±10%  50Hz ）

2、工作环境：温度 -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量：＜ 0.2kVA

4、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作台移动行程：400mm

9、砂轮架升降行程：100mm

10、磨头座伸缩行程：100mm
11、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。
