螺栓动静态综合测试实验他,轮系创新组合实验台

一、功能及特点：

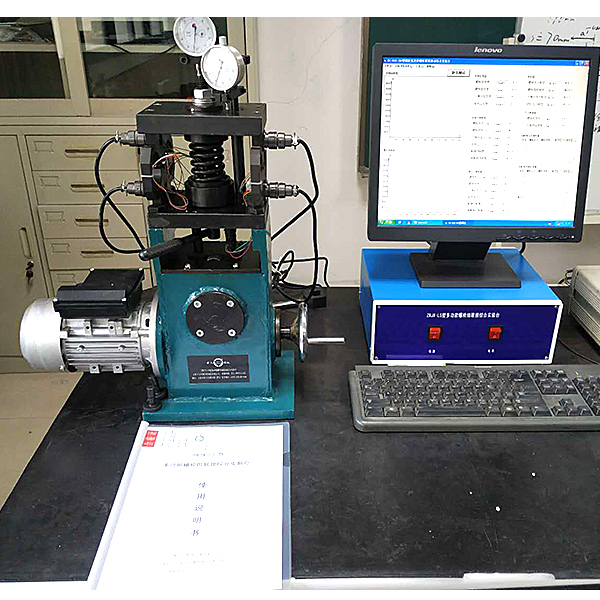

螺栓组联接实验装置能进行螺栓静动态受力、变形、刚度、轴向载荷、预紧拉力等实验.
专用测试分析软件能对螺栓静动态进行相关的检测，并能对比实测和仿真曲线，曲线可打印。
所有被测试元件采用全桥测试电路，各应变测试结构稳定、重复性好、精度高。
采用单相交流电机（220V电源），方便启动电机进行静动态螺栓实验。
专用测试分析软件具有多媒体教学功能，学生可通过软件中的实验说明自主进行实验，并通过软件进行试验报告的编辑。
二、实验目的
1、了解螺栓联接在拧紧过程中各部分的受力情况。
2、计算螺栓相对刚度，并绘制螺栓联接的受力变形图。
3、验证受轴向工作载荷时，预紧螺栓联接的变形规律，及对螺栓总拉力的影响。
4、通过螺栓的动载实验，改变螺栓联接的相对刚度，观察螺栓变应力幅值的变化，以验证提高螺栓联接强度的各项措施。
三、实验项目
1、基本螺栓联接静动态实验。
2、增加螺栓刚度的静动态实验。
3、增加被连接件刚度的静动态实验。
4、改用弹性垫片的静动态实验。
四、基本配置：
1、螺栓联接综合实验台：1台；
2、静动态测量仪：1台；
3、专用扭力扳手0-200Nm：1把；
4、量程为0-1mm的千分表：2个；
5、使用说明书：1份；
6、实验指导书：1份；

螺栓动静态综合测试实验他,轮系创新组合实验台

实验项目：
1、轮系运动方案设计与分析；
2、轮系拼装实训：
2K-H行星轮系16种；
2K-H型差动轮系24种；
3K周转轮系1种；
定轴轮系1种；
复合轮系2种；
运动分解、合成2种等总46种。
3、轮系结构分析：对给定的轮系进行结构分析，计算其自由度、传动比
4、轮系虚拟装配与仿真实验。
1. 能完成运动副的拼接、拆卸（爆炸）的演示。并配有相应的运动副简图及文字说明；
2.能完成45种轮系机构的形象逼真三维运动演示；机构虚拟装配，机构的自动装配和拆卸分解过程，通过对各种轮系机构在虚拟软件中的模拟运动演示，增加对机构动特点及其结构运动多样性等问题初步的理解
基本结构：
1、实验台为45#钢制，表面镀硬铬；X调节距离980mm，Y调节距离530mm，Z调节距离100-180mm；外形尺寸1180×360×660mm。
2、零件存放箱 机架材料：2mm厚冷轧钢板 表面处理：喷塑 外形尺寸：620×320×170mm
3、各种正斜圆柱齿轮、各种锥齿轮、各种内齿轮、各种导杆传动轴、各种活动铜轴瓦支承座、标准件等140多种类型369多个零部件组成各类模块（零件材料为45#钢与663铜材，经表面处理）。
