便携式机械传动组合实训台,机械原理仿真设计实训装置

一、产品概述

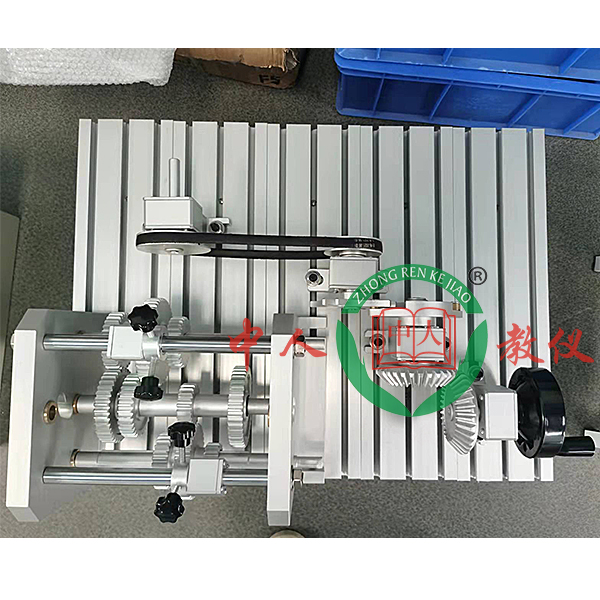

该实验台用于高等学校机械类专业开设“机械系统传动方案创新组合设计分析实验”，以培养学生综合设计能力、创新能力和工程实践能力为基本价值取向的新型现代实验设备。该实验台运用全新的创新设计理念，将机械传动装置分成若干模块，可根据实验教学要求，进行多样化选择、拼装和测试，变型功能强，是智能化的综合性实验设备。
二、机械创新组合实验平台实验项目:
1、机械系统传动方案设计 2、机械系统拼装实训 3、机械系统运动分析 4、机械系统创新组合的分析
三、实验内容
1、机械系统传动方案设计：（1）传动类型的选择（2）传动顺序的安排（3）传动比的分配（4）特性参数的计算
2、机械系统拼装实训：
（1）典型单级机械传动传动方案拼装实验：V 带传动 滚子链传动 圆柱齿轮传动 圆锥齿轮传动、蜗杆蜗轮（上置式）传动 蜗杆蜗轮（下置式）传动、槽轮机构传动 单十字万向联轴器传动
（2）典型多级机械传动传动方案拼装实验：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）典型多级机械传动传动方案组合及创新实验：锥齿轮—变速器—链—槽轮组合传动、变速器—带组合传动、链—槽轮组合传动、带—链—槽轮组合传动、锥齿轮—槽轮—带组合传动、锥齿轮—槽轮—链组合传动、带—槽轮组合传动、链—槽轮组合传动等。

便携式机械传动组合实训台,机械原理仿真设计实训装置

一、概述
本公司研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验装置具有理论性和实践性的双重特点。本实验装置从内容构成上包含原理基础和基础设计二部分。实验装置采用机械原理多媒体软件用电脑动画语音演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含70件机构模型动画内容和部分设计软件；实验装置采用70块模块板模型和说明供学生使用 ；模块板可随课程内容需要进行更换操作。
二、产品特点
1、机械原理示教台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用媒体软件界面，用二/三维动画生动演示各种机构运动全过程、并且采用语音讲解各种机构功能和原理，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析机械基础结构和运动方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解机构组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用70件模型和70块文字图表板和6个设计软件，分别介绍各种机构的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表板和模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、实验台配置内容
