机械传动组合性能测试实训台,立式液压泵-阀实训装置

一、实验项目：
1、典型机械传动装配实训及性能测试实验。
2、新型机械传动装置装配实训及性能测试实验。
3、传动系统组合装配实训及性能测试实验。
4、机械传动方案优化设计性实验。
5、机械传动创意组合设计性实验。
单级传动项目7种；两级传动项目42种；三级传动项目210种；四级传动方案，合计259。

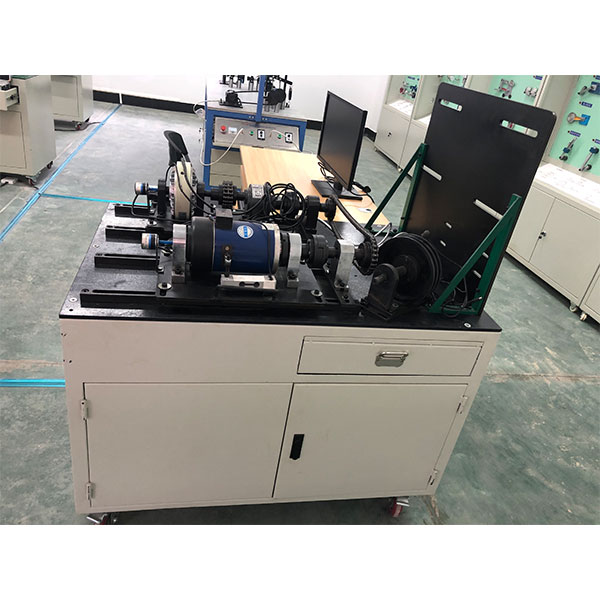

二、基本结构：工作平台机械部分由平板、机柜和各传动模块组成；传动模块由电机、磁粉加载器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模块构成，机柜使用优质冷轧钢板经钣金制成；平板采用优质的45钢制造，平板上根据各传动模块的组成需要，铣制连接用的T型槽，电机采用直流伺服电动机，电机通过轴承座连接，安装在平板上；用磁粉制动器作为加载器，它也采用轴承座安装在平板上。
1、主要零部件：
（1）900×480mm平板（带机柜）：1套；
（2）电机组件：1套；
（3）制动器组件：1套；
（4）轴承支座组件：2套；
（5）直齿圆柱齿轮传动组件：1套；
（6）斜齿轮传动组件：1套；
（7）圆锥齿轮传动组件：1套；
（8）蜗杆传动组件：1套；
（9）带传动组件：1套；
（10）同步带传动组件：1套；
（11）滚子链传动组件：1套；
（12）半联轴器：4个；
（13）Ø14×30mm弹性柱销：12个（与联轴器相配）；

机械传动组合性能测试实训台,立式液压泵-阀实训装置

1、实验台架整体采用2mm冷轧钢板静电喷塑制作而成，实验台下部带有元件柜，可放置实验元件及工具，整体美观、大方；实验台底部安装有4只万向脚轮，可在方便移动。
2、实验台立式布置，实验台模块化设计，通用实验板“U” 沟槽形式 ， 操作简单方便,具有良好的扩展性。
3、所有液压元件带铝合金型材底板，实验管路采用固定式，管路在背面以铜管固定连接，安装牢固，安全可靠，压力及流量在实验台正面调整，
4 、系统全部采用标准的工业用液压元件，使用安全可靠，真正工业化。所有液压阀均采用国际先进的力士乐技术液压元件，性能参数完全符合工业应用标准；
5 、具有多样化的实验控制方式。实验回路具有机械控制、传统的继电器控制、，能让实验者全方位、多层次的深入了解液压系统的控制多样化，以锻炼学生的灵活应用能力；
6 、水平台面安装有两只对顶加载油缸，刚性好、实验精度高;可实现双油缸对顶，台面部分焊接有10mm厚加载板，实验时保证台面不变形。
7 、配备先进的高精度测量仪器，如高稳定性的数据测量仪器等；
8 、实验台设集油装置，避免油液外漏
9 、液压站的泵源为定量泵供油，置于实验台底部，同时可进行定量泵的性能测试
10 、实验台配详细的实验操作与说明书、实验指导书，贴近教学教材及实际。
11、液压气压传动设计与控制虚拟仿真软件
本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等
2.元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
