太阳能发电实训装置,多种传热管性能实训装置

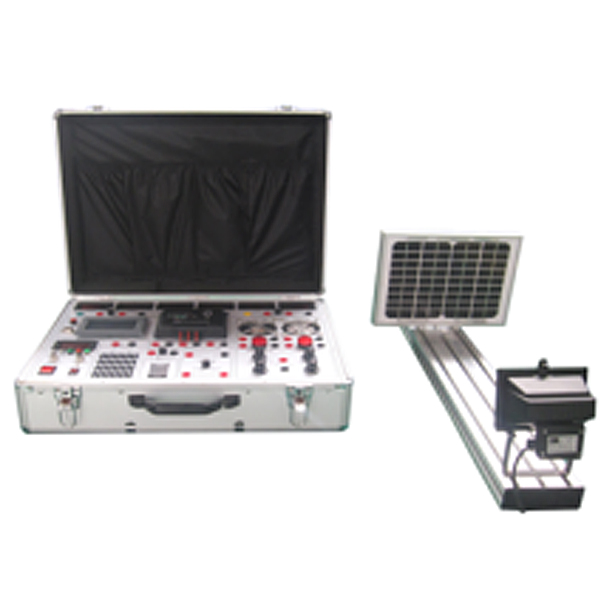

本太阳能综合测试实验装置采用模块化结构设计，各单元合理布局，电气测试点均采用安全的香蕉插孔与实验导线连接；模拟光源与太阳能电池板置于滑台的两端，光源的强度与距离均可手动调节。电池板的背面置有温度传感器，方便测量组件的温度变化；仪表单元实时采集系统发用电信息，并传递给组态触摸屏，进行综合监测，此外配有远程通讯接口，可将数据远程传递给上位机，能对数据进行报表存储、查询和打印；实验装置内集成了太阳能控制器、蓄电池、离网逆变器以及交直流负载，可以组成小型离网型独立光伏发电系统，是模拟太阳能发电的综合性实验装置。

主要参数

1.太阳能电池组件：单晶组件，最大输出功率5W，工作电压16.8V，工作电流0.3A，尺寸(306×216×25mm）。

2.模拟光源：飞利浦300W卤钨灯，距离、光强均可手动调节，调节距离0-80cm，调节功率0-300W。

3.手持照度计：测量范围1-50000Lux，精度±4%rdg±0.5%f.s。

4.仪表显示单元：2个直流电压表DC0-50V；2个直流电流表DC0-5A；1个交流电压表AC0-300V；1个交流电流表AC0-2A。

5.触摸屏：采用4.3〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数等信息；具有历史曲线显示。

6.蓄电池：铅酸电池12V/7.2AH。

7.太阳能控制器：DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；具有光控/时控输出模式控制功能。

8.离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；输入输出采用高频变压器隔离；具有过欠压关断、过载、过温等保护功能。

9.直流阻性负载：直流LED指示灯。

10.直流感性负载：直流风扇。

11.交流阻性负载：交流LED指示灯。

12.交流感性负载：交流风扇。

13.可调功率电阻：可变电阻（0-2K）。

14.系统安全：具有过载、短路、接地等保护功能。

15.工作环境：温度-25…+55℃、湿度0…95%RH、海拔<6000m

16.外形尺寸：560×400×180mm

太阳能发电实训装置,多种传热管性能实训装置

实验目的：
1.观察和分析相同直径的紫铜管在不同形式下，自由对流、强迫对流对传热系数K值的影响。
2.了解综合传热性能实验台的结构特点及对传热系数K的影响因素。
主要配置：
紫铜传热管道（铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管各一组），调节阀门组，蒸汽发生器，热风幕风机，压力控制器及温度保护装置，不锈钢台架及控制屏等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率8.0KW。
2、实验铜管直径Φ20mm，长度500mm。
3、凝结水计量管尺寸Φ40×450mm，硬质透明玻璃材质。
4、风机风量，风量2000m3/h，功率370W。
5、电加热总功率：≦8.0KW，蒸汽控制压力表：0-0.4MPa。
6、蒸汽发生器上有安全阀、压力表继电器、温度控制器三种安全保护装置。
7、外形尺寸：1800×800×1200mm，外形为不锈钢可移动支架，带双刹车轮。
8、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
