汽车发动机润滑系统示教实验台,强迫对流空气横掠平板放热系数测试实训台

一、产品简介

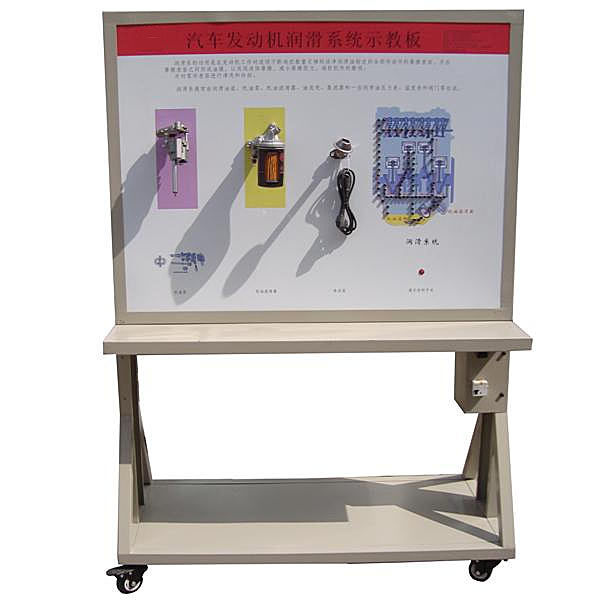

该设备采用   汽油发动机润滑系统进行解剖处理，全面展示发动机润滑系统的内外结构(各部件齐全，剖面位置合理)。并辅以彩色发动机润滑系统结构原理图，可有效增强教学效果。
适用于中高等职业学校和培训机构对发动机润滑系统的结构，工作原理等动态教学演示需求。
二、功能特点
1.对润滑系统进行解剖处理，各剖面喷涂不同颜色，全面展示发动机润滑系统的内外结构。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照发动机润滑系统结构原理图和实物，认识和分析发动机润滑系统的工作原理。
3.示教板面板上安装有不同颜色的LED灯，通过LED灯顺序闪烁方式，可动态演示润滑油在发动机油路中的流向。
4.示教板面板上安装有检测端子，可直接在面板上检测滑润系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。

汽车发动机润滑系统示教实验台,强迫对流空气横掠平板放热系数测试实训台

实验目的：
测定空气横向流过平板表面时的放热系数；根据对受强迫运动放热过程的相似分析，将实验数据整理成准则方程式。
主要配置：
多翼式低噪音风机，自动调节风门，组合式有机玻璃风洞，有机玻璃实验管段，紫铜平板试件，固体调压模块配电位器调节加热功率，数显电流表、电压表显示加热电流电压，风流量由毕托管配差压传感器测量，温度由PT100热电阻测量，8路万能信号输入巡检仪显示温度、阻力、流量，不锈钢支架。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率1.5KW。
2、多翼式低噪音风机参数：风量2000m3/h，风压1000 Pa，功率370W。
3、电镀紫铜平板试件规格：δ=0.1 mm，长度250mm，宽度180 mm，表面黑度 ε=0.2，导热系数λ=15 (W/m℃)；电加热功率：500W。
4、毕托管流量计配差压传感器：量程0―1000Pa，精度0.5级。
5、实验风道采用透明有机玻璃材质，分为风口段，实验段测试段等，彼此之间采用法兰螺母连接。
6、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速等实验全部测量参数，手动风门调节风量。
7.外形尺寸：2000×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
8.建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
