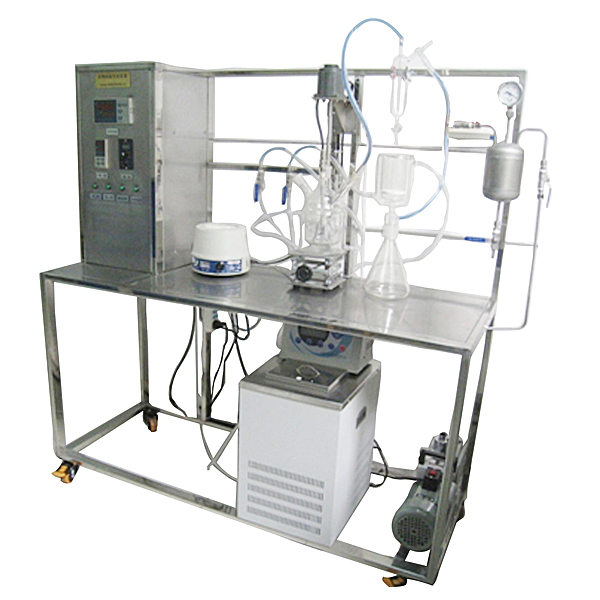

活性氧化铝制备实验装置,电力系统微机线路保护实验装置

装置功能
1、通过铝盐与碱性沉淀剂的沉淀反应，掌握氧化铝催化剂和催化剂载体的制备过程。
2、了解制备氧化铝水合物的技术和原理。
3、掌握活性氧化铝的成型方法。
主要配置
搅拌电机、恒温槽、循环泵、温度传感器、温度控制仪、玻璃反应釜、过滤漏斗、缓冲罐、真空泵、接料瓶、不锈钢支架、控制屏。
设计参数
反应器温度0―100℃、干燥器温度0―120℃。
公用设施
1.水：冷却器连接自来水。需要上下水。
2.电：电压AC220V，功率1.5KW，标准单相三线制。实验室需配置1-2个接地点（安全地及信号地）。
3.实验物料：三氯化铝、氨水等。
技术参数
1、不锈钢恒温槽，温度范围常温-80°C，温度波动度±0.2oC，可使用液质为水。
2、搅拌电机，功率40W，搅拌速度0-300r/min，搅拌器为聚四氟材质。
3、PT100温度传感器，宇电AI501温度控制仪。
4、超级恒温槽：功率1.0KW，常温-80℃。
5、缓冲罐：304不锈钢材质，容积5L。
6、玻璃反应器，容积1L，规格φ100*220，双层结构。
7、玻璃抽滤器，容积1L。
8、真空泵：旋片式真空泵 抽气速率: ≥2L/s,转速: 2800r/min,功率: 370W。
9、数字温控器，宇电AI-518，具备热电偶、热电阻、mV、5V、10V等线性电压输入，测量精度为0.3级，1台。
10、数显仪表，宇电AI-501，具备热电偶、热电阻、mV、5V、10V等线性电压输入，测量精度为0.3级，1台。

活性氧化铝制备实验装置,电力系统微机线路保护实验装置

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器通过起、停按钮进行控制。

屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。

三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。

设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模拟系统正常﹑最大﹑最小运行方式实验

模拟系统短路实验

保护装置静态试验

微机保护装置基本功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方式对保护灵敏度的影响及灵敏度校验

电流电压连锁保护

反时限保护实验

阶段式过电流保护与自动重合闸前加速

阶段式过电流保护与自动重合闸后加速

其它线路保护形式研究

 功率方向过电流保护实验
