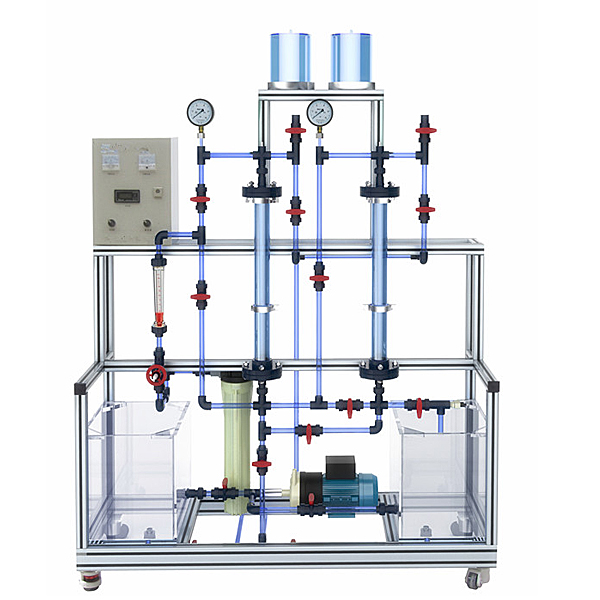

离子交换树脂实验装置,电力继电保护实训台

装置功能
1、了解离子交换进行水处理的流程；
2、装置采用串联复合床，可以实现交换产水、反洗、再生、正洗等操作；
3、管路内实验介质流动状态全程清晰可视。
4、学会用电导仪分析纯水的方法。
主要配置
阴、阳交换柱、耐酸碱泵、离子交换树脂、液体转子流量计、原水箱、淡水槽、浓水槽、再生液投配装置、防腐工程塑料透明管道阀门、电导率仪、高品质铝合金型材框架
公用设施
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水
技术参数
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2、不锈钢增压驱动泵：扬程12m，功率260W。
3、交换柱：离子交换柱由有机玻璃制成：尺寸Φ60×700mm，配离子交换树脂。
4、水箱：60L，优质透明材质。
5、过滤器：10英寸粗滤器，内装5μm微孔膜折叠滤芯，数量1个
6、转子流量计：6~60L/h，水
7、压力就地显示：防震指针式压力表，量程0～0.4MPa。
8、转子流量计：原水流量40～400L/h，淡水流量16-160L/h，浓水流量16-160L/h。
9、电导仪：0～2000μs/cm，在线检测纯水电导率。
10、管路：透明，壁厚≥2.0mm，透明可视材质。

离子交换树脂实验装置,电力继电保护实训台

电力自动化及继电保护综合实验系统是一个自动化程度很高的多功能试验平台，可单独使用开出多门电气工程专业课程的教学实验，多套培训系统还可组成复杂电力网系统进行综合实验、实训，并由电力自动化监控系统实现电力网综合监控，也可组成任意数字智能变电站结构。

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、电力自动化及继电保护综合实验系统

电力自动化及继电保护综合实验系统提供了一个典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。

实验台由模拟一次主系统、多功能微机保护装置、常规继电器、二次电气控制等构成。

多功能微机保护装置：

多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。

要求包括以下：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

发电机差动保护装置模块

发电机后备保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块，可通过菜单选择不同的功能模块灵活实现。

为了方便实验接线，在实验台内部已经将多功能微机保护装置的电压、电流输入端子、保护跳闸和合闸信号以及断路器跳、合位开入状态信号引到实验台面板上。由于线路保护、变压器主保护和后备保护的接线不同，因此面板上设置有不同的保护接线端子区。

提供配套微机保护图形化编程软件。
