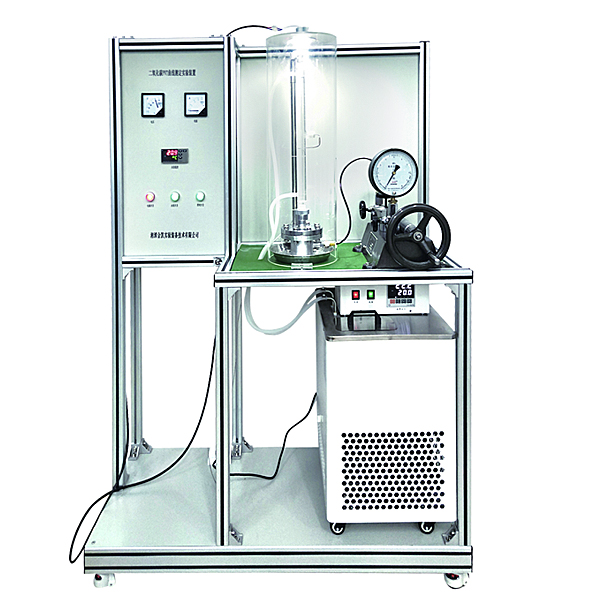

二氧化碳PVT曲线测定实验装置,二次线路实验装置

装置功能
1、学习和掌握CO2的P-V-T关系曲线测定方法和原理。
2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象，增强对临界状态的感性认识和热力学基本概念的理解。
3、测定CO2的PVT数据，在P-V图上绘出CO2等温线。
4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。
主要配置
精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、超级恒温水浴，温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。
公用设施
水：自带蓄水箱。
电：电压AC220V，3kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数
1、操作条件：不大于50℃，不大于10MPa。
2、高压容器用45号钢一次性加工成型，表面采用镀铬处理。
3、玻璃毛细管：承压≤10MPa，长度600mm。
4、玻璃夹套：带刻度，温度传感器测口。
透明有机玻璃保护罩，φ250×760mm
5、活塞式压力计：检验压力范围0-60MPa，可设定最高压力。
6、指针式压力表：范围0-10MPa，精度0.4%FS。
7、温度传感器：Pt100，显示分度0.1℃。
8、超级恒温水浴：无氟环保制冷，带循环泵，温度范围-5～100℃，控温精度0.1℃。
9、额定电压：220V，总功率：3kW。
10、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

二氧化碳PVT曲线测定实验装置,二次线路实验装置

一、概 述

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。

本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。

二、实训项目

（一）互感器实训项目

1.电压互感器特性测试

2.电压互感器接线方式

3.电流互感器特性测试

4.电压互感器接线方式

（二）开关电器实训项目

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训项目

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基本控制回路

6.断路器的防“跳跃”闭锁回路

7.灯光监测的断路器的控制回路

8.灯光和音响监视的断路器控制回路

9.有信号继电器的信号起动回路

10.重复动作手动复归的中央信号装置

11.重复动作自动复归的中央信号装置
