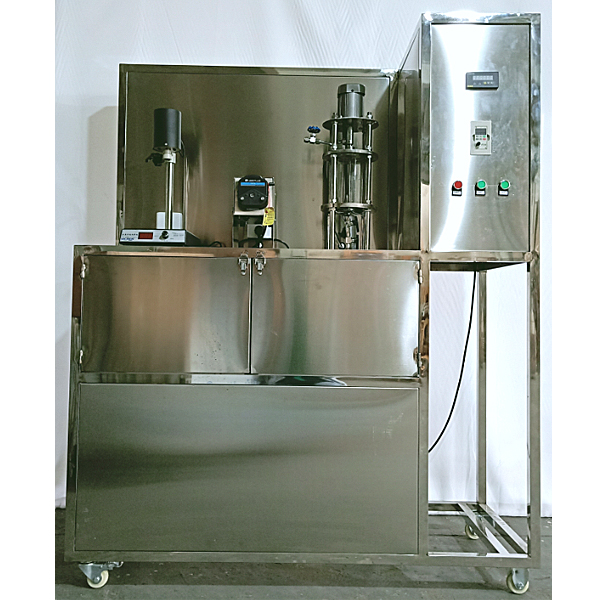

液膜分离废水处理实训台,变电站综合自动化实训装置

装置功能：
1、掌握液膜分离技术的操作过程。
2、了解两种不同的液膜传质机理。
3、用液膜分离技术脱除废水中的污染物。
主要配置：
转速表、交流并激电动机、传质釜、高速分散均质机、原料罐、高品质铝合金型材框架
公用设施：
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：醋酸废水
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。
2、高速分散均质机：200-14000rpm；搅拌釜转速：0-500r/min；实验结果：醋酸脱除率：70％。
3、制乳均质机：转速范围：1000~14000 r/min，制乳釜容积500ml，均质机下部制乳釜安装升降台可以升级调节，安装台面左边。
4、传质搅拌釜：电机转速范围：20~1400 r/min。传质釜容积：1000ml，硬质玻璃材料，底部做成弧形，防止边角结料易于清洗，釜上部加料口离搅拌轴有50mm间距，搅拌桨叶为锚框式，安装台面右边。数量1个。
5、原料罐：2L，硬质玻璃材料，数量1个。
6、仪表柜为304不锈钢内外喷塑。
7、正泰电器：接触器、开关、漏电保护空气开关。
8、管路、管件及阀门均为304不锈钢。
9、外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
10、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

液膜分离废水处理实训台,变电站综合自动化实训装置

一、 概 述

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；

2. 二次继电保护装置配置完整；

3. 间隔层设备性能良好，运行可靠；

4. 通信系统具备独立的通信信道，满足无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配置齐全；

6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑最大﹑最小运行方式

(2) 电气系统短路

(3) 微机保护装置基本功能测试

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

(7) 阶段式电流保护

(8) 运行方式对保护灵敏度的影响及灵敏度校验

(9) 电流电压连锁保护

(10) 反时限保护实验

(11) 阶段式过电流保护与自动重合闸前加速

(12) 阶段式过电流保护与自动重合闸后加速

(13) 功率方向过电流保护

(14) 零序电流保护

(15) 过负荷保护

(16) 低压减载
