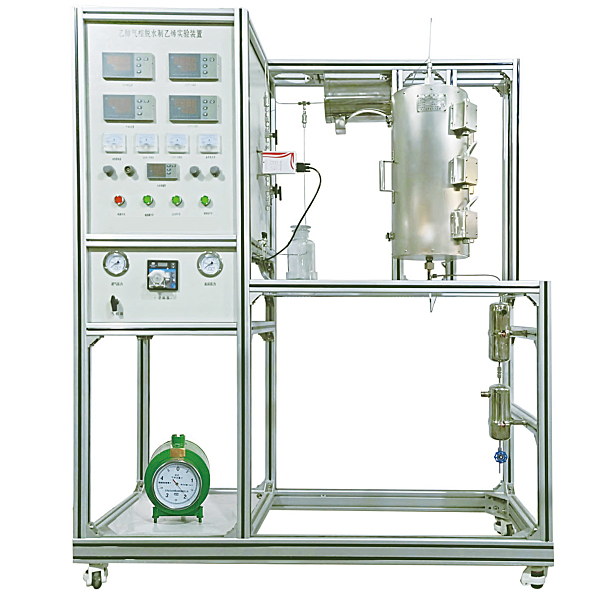

乙醇气相脱水实验装置,液晶电视维修技能实训装置

装置功能：
1、了解以乙醇气相脱水进行制备乙烯的过程，学会设计实验流程和操作；
2、掌握乙醇气相脱水操作条件对产物收率的影响，学会获取稳定的工艺条件的方法。
3、熟固定床反应器的特点以及其它有关设备的使用方法，提高实验技能。
4、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置：
开启式管式炉、反应管、质量流量计、预热器、蠕动泵、压力表、阀门、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC380V，功率3.5KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：乙醇
1、技术参数 运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；工作压力：<0.5MPa。
2、1 路气体管路，气体质量流量控制器控制气体流量，流量规格：200ml/min，N2标定，准确度：±1%F.S。
3、Φ280*500mm开启式电阻丝加热炉，加热功率1.5KW，加热形式：碳化硅炉+金属内衬，最高温度800℃。
4、管式固定床反应器：不锈钢316L，内径Φ15mm，长度500mm，催化剂装填量：1-10ml
5、预热器：功率500W，304不锈钢材质。内有防返混及防沟流装置；使用温度：室温-400℃，使用压力:常压。
6、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。
7、气液分离器：容积500mL，316L卫生级不锈钢。
8、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制。
9、鼓泡罐：容积1.0L，304不锈钢材质。

乙醇气相脱水实验装置,液晶电视维修技能实训装置

一、 产品概述:

" 家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：160cm×80cm×135.5cm

三、系统组成

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

（2）提供～220V插座1只，为外部仪器提供工作电源。

2、直流电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.

 ( 3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.

四.智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况
