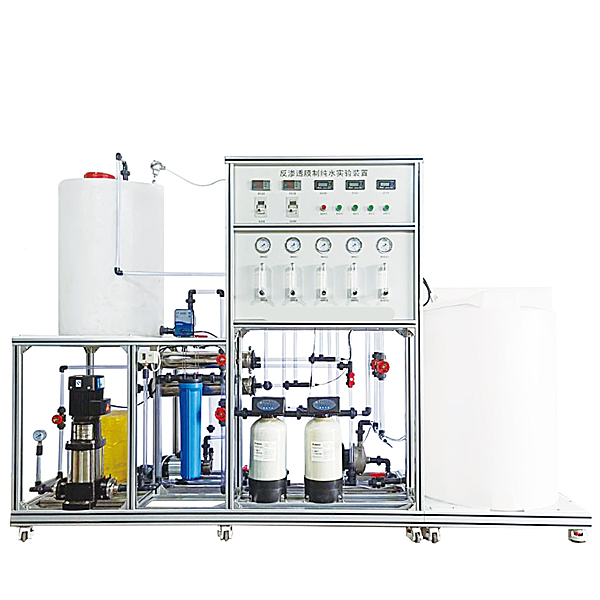

反渗透膜制纯水实验装置,洗衣机维修技能考核实验台

装置特点：
1、加压动力组件采用不锈钢多级高压离心泵，具有高压力、高效率、耐腐蚀、自吸能力强等优点，压力、流量可自由调节。
2、整体结构紧凑，操作简单，运行体积小。
3、系统采用透明塑料管路及配件，承压高、耐腐蚀、且密封性好。
装置功能：
1、装置以反渗透膜技术为核心，包括预处理（包括多介质、活性炭吸附和微孔滤过滤）、反渗透装置，具有典型的膜分离法制备纯水流程。
2、装置体现反渗透膜工作原理，能够对进水、浓缩液、纯水等流程操作教学。
3、装置能够在线检测原水、一级产水、二级产水的指标。
4、高压泵作为动力元件教学单元，培养学生了解工作原理和实际操作流程。
主要配置：
双级低压反渗透膜、全自动预过滤、加药泵、玻璃钢加压容器、水箱、增压泵、高压泵、微滤组件、压力表、液体流量计、管路、阀门、高品质铝合金型材框架。
公用设施：
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC380V，功率2.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水或聚乙二醇。
技术参数：
1、反渗透膜组件：双级低压反渗透膜，带不锈钢外壳。纯水通量≥50L/h，脱盐率≥98%；常压～1.0MPa，进水pH值：3.0～12，最高进水温度45℃。
2、φ200*450mm玻璃钢罐活性炭过滤器，带自动多功能控制阀和滤料、布水器。
3、φ200*450mm玻璃钢罐石英砂过滤器，带自动多功能控制阀和滤料、布水器。
4、预过滤器：20英寸粗滤器，内装5μm微孔膜折叠滤芯，数量1个。
5、加药泵：隔膜计量泵加入阻垢剂，40L圆形塑料PE黄色加药箱。

反渗透膜制纯水实验装置,洗衣机维修技能考核实验台

一、产品概述：

波轮式洗衣机维修技能实训考核装置是根据《中华人民共国教育行业标准——电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业校的应用电子技术、电子电器应用与维修、机电等专业课程的实训教学。

波轮式洗衣机维修技能实训考核装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技术鉴定考核。

二、系统特点

1、配套性：本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。

2、实用性：本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

3、综合性：实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。

三、技术性能：

1、输入电源：单相三线制   220VAC±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对温度≤85%  海拔≤4000m

3、漏电保护：漏电动作电流不大于30mA 动作时间不大于0.1秒

4、装置容量：≤300VA

5、外形尺寸：1800×800×1400mm

四、系统组成：

本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成

1、波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机构传动系统，支承机洗涤脱水机构；

2、电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控制器、自动控制处理器等单元；

3、实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控。

4、实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防水、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
