电机变压器维修实训装置,楼宇工程公共及应急广播系统实训台

一、概述

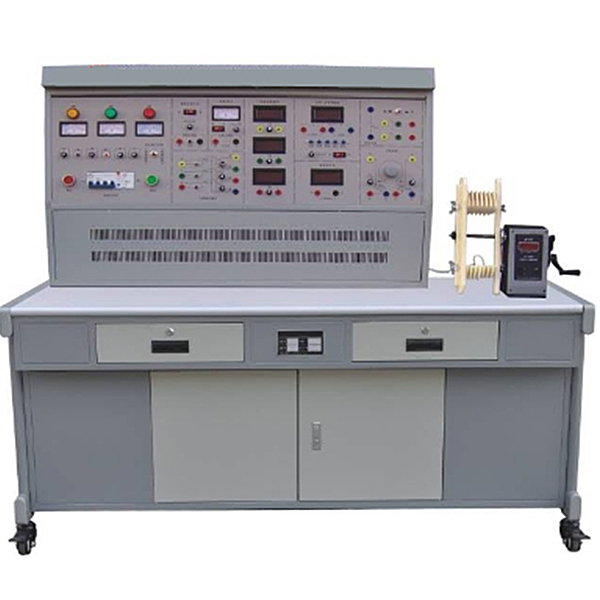

ZRDJB-01 电机、变压器维修及检测实训装置 本装置是进行单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准―维修电工》《职业技能鉴定培训教材―维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃  相对温度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、装置的配备

1、电源控制屏   控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实训桌

实训桌上方附有防静电绝缘橡胶垫，为了便于绕线和实训室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。

3、主控功能板

（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（2）控制屏面板上设有指针式交流电压表三只，观测三相电网电压。

（3）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。

（4）直流电源部分： 220V/0.5A直流电源一组，还有短路保护功能。 0～250V可调直流高压电源一组，带有过压保护及短路保护功能。

4、仪表功能板

（1）提供交流数字电流表三只，测量范围0～5A，精度0.5级，三位半数显。

（2）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级。

（3）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

电机变压器维修实训装置,楼宇工程公共及应急广播系统实训台

1、设备概述

装楼宇工程公共及应急广播系统实训置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

2、技术指标

(2)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

(3)整机功耗：≤300W；

(4)外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；

(5)虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

3、实训项目

1)系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)线路故障的设置、检测及排除；

3)认识公共广播系统的基本工作原理、基本配置及系统结构；

4)手动广播操作：发布通知、会议及播放音乐；

5)自动广播编程：实现校园自动打铃、定时眼保键操及定时播放背景音乐；

6)手动启动紧急广播；

7)快速启动设备电源与分区及语音疏散人群；
