电机检修检测技能实验装置,消防模拟仿真电梯实训装置

一、概述

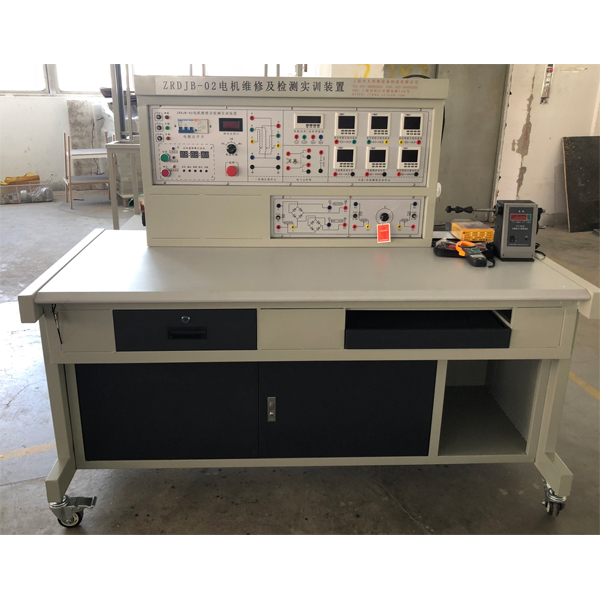

本装置是进行单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修和电机出 厂检测（包括部分型式试验）的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。适 用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，同时 可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术参数

1、输入电压：三相四线制～380V±10% 50Hz

2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1500mm，

5、外观：设计合理，美观大方

6、材质：采用钢铁材质，耐磨损，防生锈。

三、装置的配备

1、电源控制屏 控制屏为铁质双层亚光密纹喷塑结构

2、实训桌 实训桌为铝木结构。为了便于绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上。

3、主控功能板

1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

2）控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压。

3）三相可调交流电源，通过 1.5KVA 三相同轴自耦调压器进行调压，可输出三相 0～450V 及单相 0～250V 可调电压。

4）直流电源部分： 220V/0.5A 直流电源一组，还有短路保护功能。 0～250V 可调直流高压电源一组，带有过压保护及短路保护功能。

5）提供直流数字电压表一只：测量范围 0～300V，分 2V、20V、300V 四档，直键开关切换，三位半显示，输入阻抗为 10MΩ，精度为 0.5 级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

电机检修检测技能实验装置,消防模拟仿真电梯实训装置

电梯系统逻辑控制则由plc完成（可联机），PLC采用的是日本三菱公司的，其输出方式为继电器输出形式。通过主机上配有的RS422或RS232接口，可实现PLC与PC机的通讯。使用GX-Developer软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用FP编程器II进行指令编程，现场直接调试。
透明仿真教学电梯整套配备：
1、主电梯模型——包括三菱FX3U-48MR型可编程控制器（PLC）；
2、PLC外设专用通讯电缆；

3、三菱编程器操作手册；

4、三菱PLC专用编程工具软件；

5、教学电梯使用说明书。
电梯的基本结构：
1. 机房部分：减速电机实现电梯上下走动。
2. 井道部分：包括导轨、对重机构、轿厢、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。
3.电气控制部分：电源空气开关（漏电脱扣器）、DC24V驱动电源、PLC可编程控制器、接线端口电路板。

电梯轿厢位置检测和电气选层信号由安装在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提高了系统运行的可靠性，同时也便于检修.
A. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹾底或冲顶时，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
B. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电路，使轿厢停止运行。

C.消防迫降与消防联动动作通道

D.电梯与扶梯安装与检修虚拟仿真软件：软件采用三维仿真的形式，培养学生的动手能力，软件基于C#和JS语言编程设计，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有工具库、部件库、劳保用品库，内部工具可选，可恢复默认位置与放弃步骤，可进行以下三维实验：检修装置安装位置操作、检修速度答题、检修操作、安全钳安装、测量安全钳与导轨工作面的间隙、调整间隙操作、扶梯梯级安装、梯级辅轮安装、紧固梯级操作、梯级安装检查、选定地坎槽中心线、地坎其余组件拼装。
