直流电机装配实验装置,平流式加压气浮实训台

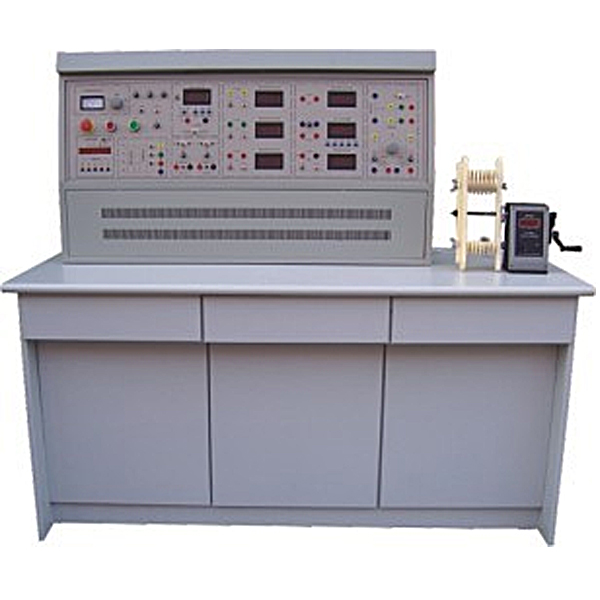

ZRDJZP-02型电机装配技能实训装置本装置以劳动和社会保障部同中国就业培训技术指导中心编写的《国家职业资格培训教程―常用电机装配工》（初级）为指导依据，为了推动常用电机装配工职业培训和职业技能鉴定的开展而研制的实训装置。该实训装置内容包括电机装配工职业基础知识、工艺准备、加工与装配、检测工作等方面的技能，适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站（所）进行技能实训与技能鉴定的考核装置。

一、装置特点

1、实训装置采用模块化的方式，进行技能训练

2、该实训装置配备相应的电机装配工具及仪器

3、控制屏采用实中台结构，将测量仪器固定于控制屏上

4、本装置具有良好的自身保护体系，为实现开放性实训室提供了优良的实训设备

5、具有漏电压、漏电流保护装置、仪器超量称保护装置，安全符合国家标准

二、技术性能

1、输入电压：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：环境温度范围为-10～＋40℃  相对温度＜85%（25℃）

3、装置容量：＜3KVA

4、重    量：100kg

5、外形尺寸：1300mm×750mm×1250mm

三、装置配备

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实训桌

实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，保护操作台。

直流电机装配实验装置,平流式加压气浮实训台

一、实验目的：

气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。

通过本实验，希望达到下述目的：

1、进一步了解和掌握气浮净水方法的原理及工艺流程；

2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量0.3m3/h，

3、处理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.3~0.5MPa，

5、气泡颗粒大小直径为20-30μm ，

6、含气体积比≥3%，

7、释气量与饱和值比＞0.9。

8、回流比30%

9、溶气罐参数为；Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa（可调）、容积13L；

10、设计进、出水、浊度等：

进水: 浊度：50°～100°             出水：5°～15°

进水: 颗粒杂质：20～80mg/L        出水：2～8 mg/L

进水: pH       6～9                出水：6～9

11、装置外形尺寸：长×宽=1200mm×400mm×1700mm、

12、工作电源：AC220V±10%、50Hz，单相三线制，功率1800W，安全保护：具有接地保护、漏电保护、过流保护；

三、主要配置：

1、平流式气浮池：透明有机玻璃材质、厚度10mm，包含絮凝反应室、气浮反应室、泥水分离室。

2、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套。

3、防腐蚀进水泵1台（额定流量0.6m3/h，扬程5m, 功率20W）、

4、自吸式气液混合泵1台：流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。

5、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、

6、304不锈钢溶气罐1套、Ø100×800mm、工作压力0.3-0.5Mpa（可调）、容积13L；
