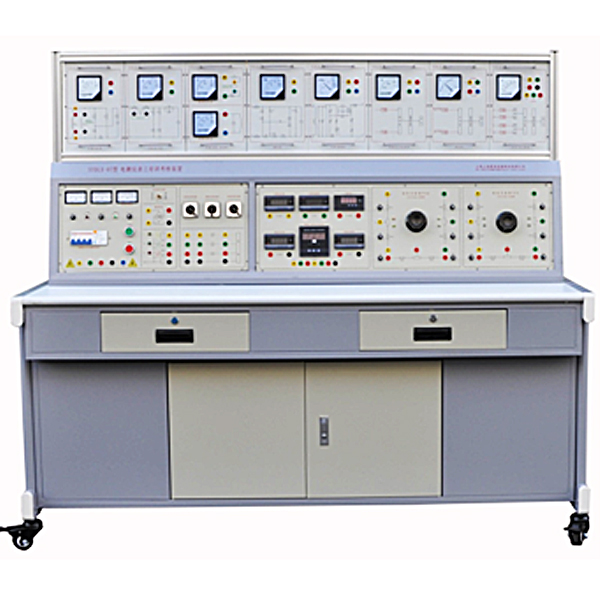

电测仪表装表接电实验台,冲压机模实验装置

一、 概 述

本装置是根据《中华人民共和国职业技能鉴定规范•电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至高级技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校 “电气测量”类课程的实验、实训和考核。

二、特 点

1. 仪表种类多样，满足电测仪表工从初级到高级技师的培训考核要求，用户可根据不同需求进行选择

2. 电流、电压互感器与凸轮开关配合，可完成多种形式的电表接线实训

3. 实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全

4. 提供多功能、高精度虚拟仪表（代替数字显示多用表）和直流电位差计作为标准的两种检定方法

三、技术性能

1. 输入电压：三相四线～380V±10% 50HZ 2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m 3. 装置容量：＜3.0kVA

四、培训项目

1. 安装式电表工作原理与量程扩展、数字仪表工作原理

(1) 磁电系电流表原理与量程扩展

(2) 磁电系电压表原理与量程扩展

(3) 数字式直流电压表

(4) 数字式直流电流表

(5) 数字式交流电压表

(6) 数字式交流电流表

2. 电测量指示仪表的检定、测试、调试、修理

(7) 安装式电流表

(8) 安装式电压表

(9) 安装式单相有功功率表

(10) 安装式单相无功功率表

(11) 安装式单相功率因数表

(12) 安装式三相有功功率表

(13) 安装式三相无功功率表

(14) 安装式三相功率因数表

电测仪表装表接电实验台,冲压机模实验装置

一、概述：
本机是对生产用机进行了微缩和改进，具有体种小、可随意移动，适用于课堂教学的微型实验台。该产品以完成冲裁、拉伸、成型等动作。具有结构简单，操作方便，且价格低廉的优点，无噪音无污染，并且可采用220V电压，可在任何有电场所使用。填补了模
具教学中无实验用机的空白。本机可对透明拆装模具进行课堂上模拟演示，能在实验中看到模具的运动过程，提供设计人员对模具设计中的各机构产生更为实际的思维。
二、主要特点：
1、 机身及配套模具全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真。
2、 本套产品共设计有六套配套模具，可供用户进行选配。
三、技术参数：
1、 交流电源：单相220VAC 50HZ
2、 配套模具尺寸：200×150mm
3、 演示台尺寸（mm）：450×450×820
4、 整机重量：约70kg
四、配套注塑模（选配）
1 冲孔模 200×150mm
2 落料模 200×150mm
3 折弯模 200×150mm
4 拉深模 200×150mm
5 级进模 200×150mm
6 复合模 200×150mm
五、单片机、plc可编程设计与控制虚拟仿真软件
本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。
1.设备元件组装：根据高亮提示，找到元件控制架，可从元件库中按电气元件布局图拖拽元件安置到元件控制架上，元件库设有控制面板、开关电源、微型继电器、PLC、变频器、步进电机、交流电机、伺服电机、伺服驱动器、步进驱动器、接口板、操作面板、断路器、伺服电机接口、数显电压表，选择错误时有提示。
