磨床电路电气实验台,机械传动性能实验装置

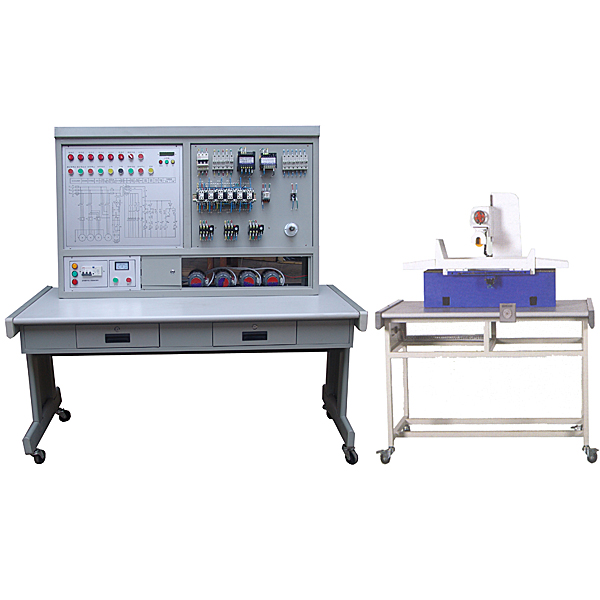

“平面磨床电气技能实训考核装置”是在原“平面磨床电气技能实训考核装置”基础上进行改造升级，它增加了M7120平面磨床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现M7120平面磨床各种运动控制，它包括：砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（ 380V±10%  50Hz ）

2、工作环境：温度 -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量：＜ 0.2kVA

4、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm

8、工作台移动行程：400mm

9、砂轮架升降行程：100mm

10、磨头座伸缩行程：100mm

磨床电路电气实验台,机械传动性能实验装置

采用模块化的结构，柔性好，变型功能及综合性强，机械传动方案优化综合检测实验台是一种开放式的新型机械设计综合试验装置，具有真实的工程背景，而非模型或简单的玩具性实验装置。本试验台模块化主要库件的结构、性能及精度既可用于教学实验，亦可用于科研实验，实现一机多用、资源共享，提高设备使用效率。机械传动方案创意组合及参数分析实验台在教学实验中，着重对**综合实验素质的培养，可实现对**进行包括实验方案的创意设计、实验装置的设计、搭接、组装及调试、实验测试方法的选择及应用、实验操作规程的制定、实验数据测试、实验结果分析及实验装置结构简图的绘制等工程实验技能的培养与训练，打破了传统机械设计课程实验的以验证性实验为主的单一化模式，为培养机械综合实验素质以及有验证性向实验与理论相结合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、主要技术参数：
    1、交流变频电机功率：550W；
    2、磁粉制动器加载范围：0-50N·m；
    3、最大中心高：178mm；
    4、转矩转速传感器一个：额定转矩10N·m,转速范围0 – 6000r/min；精度均为0.1％；
         转矩转速传感器一个：额定转矩50N·m,转速范围0 – 6000r/min；精度均为0.1％；
    5、变频控制器调速范围：0-1500r/min，调速精度：0.1％；
    6、外形尺寸：1200×780×1050mm；
    7、重量：300kg 。
二、基本配置：
    1、安装及支承平板一套；
    2、变频电机及变频调速器一套；
    3、磁粉制动器一个；
    4、制动调节器一个；
    5、效率检测分析软件一套；
    6、传动零部件库：包括带传动、链传动、联轴器、减速器、支承部件；
    （1）减速器：圆柱齿轮减速器：减速比1:10，摆线针轮减速器：减速比1:11，涡轮减速器：减速比1:10；
    （2）同步带传动：带轮齿数Z1=34，Z2=51，节距L=9.42，
                                聚胺脂同步带3×121×20、3×87×20mm；
            三角带传动：带轮基准直径D1=80，D2=120，三角带A-1000 mm、A-700；
