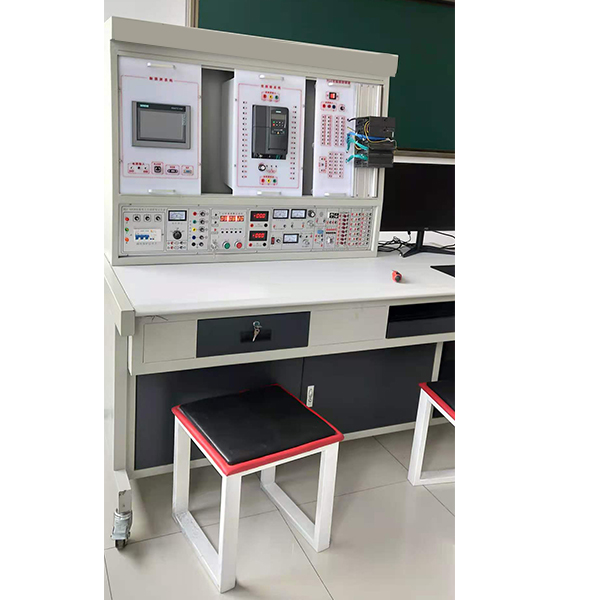

西门子可编程控制器实训装置,机电设备安装与维修实训台

一、产品概述

可编程控制器实训装置集可编程逻辑控制器、编程软件、模拟控制实验挂箱、实物等于一体，可直观地进行plc的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。能完成多个电气控制实验。

本实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点：

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、采用西门子可编程序控制器，采用模块化设计，可根据不同的需要组成不同的控制系统。

3、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）进行直接通信实验（即进行N：N通信）。

三、技术性能

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的材料。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

5、外形尺寸：1600mm×730mm×1700mm

6、虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

西门子可编程控制器实训装置,机电设备安装与维修实训台

一、产品概述
本实训平台依据加工制造类中等职业学校相关专业教学标准，紧密结合行业和企业需求，操作技能对接国家职业标准，贴合企业实际岗位能力要求；平台把机械装配和电气控制系统有效融合，满足中等职业学校加工制造类相关专业所规定的教学内容中涉及到现代机械制造技术、机械制图、机械基础、机械设计基础、电工电子技术、自动检测技术、plc与变频器应用技术、机电设备控制技术、自动控制系统技术、设备电气控制与维修技术、传感器技术、低压电气控制技术、机电设备运行与控制技术等方面的知识和技能要求；通过训练可提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备的安装与调试、机械加工质量分析与控制、自动控制系统和生产过程领域的技术和管理工作，生产企业计算机控制系统及设备的运行、通用机电设备维护与管理工作，机电设备的技术销售与制造等岗位的就业能力。
二、技术性能
1.输入电源：三相四线（或三相五线） ～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃）  海拔＜4000m
3.装置容量：＜2.0kVA
4.外形尺寸：1400mm×700mm×1415mm（实训台）
800mm×600mm×1750mm（电气控制柜）
400mm×700mm×1500mm（操作台）
560mm×600mm×1020mm（电脑桌）
5.安全保护：具有电流型漏电保护，安全符合国家标准。
三、系统组成与功能
本装置主要功能是根据要求完成对被加工物料的自动上下料及多模具精确冷冲压过程；首先通过电气控制柜中的触摸屏、PLC、传感器等控制两伺服电机的旋转来控制二维送料部件（十字滑台）运动，二维送料部件（十字滑台）与自动上下料机构（仓库）配合实现被加工物料（铝板）的自动上料、自动送料、自动定位和自动下料功能；其次根据加工要求通过步进电机的转动完成转塔部件中多形状冲压模具的更换动作，并通过气动定位系统对转塔进行精确定位；最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。
本实训装置主要由实训台、电气控制柜（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块、电气扩展模块等）、动力源（包括交流减速电机、步进电机、交流伺服电机等）、机械传动机构、二维送料部件（十字滑台）、自动上下料机构（仓库）、转塔部件、模具、自动冲压机构、操作台、装配及检测工具、3D仿真教学软件、型材电脑桌等组成。
1.实训台：采用铁质双层亚光密纹喷塑结构，包括控制区域和机械装调区域两部分。控制区域主要由控制面板、电源转换接口、控制按钮等组成；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
