机械创意设计拼装组合实训装置,动力驱动与传动系统实训装置

一、技术要求
1、实验项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇运动机构1种
9)确定孔与轴的配合类型及基准制，选择加工精度等级。
10)测绘零部件图及装配图。
11)拟定零件加工工艺路线及装配工艺过程。

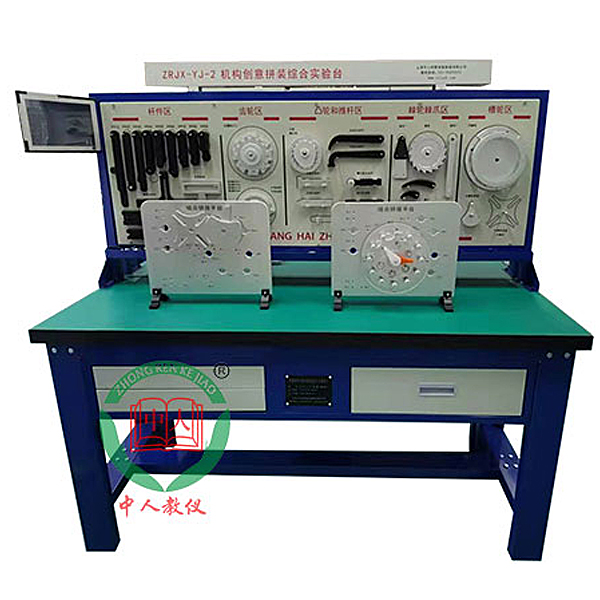

2、基本结构
实验台：由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块等组成。实验桌和挂架采用优质冷作钢板经钣金加工而成。主要零部件挂在挂架上，工作台上置10吋平板显示器1台，可显示操作各机构搭接拆装过程和使用方法。
3、主要功能
主要用于机械原理机械创新设计等课程开设的机构组合创新及其拼装、仿真实验,通过实物机构装配，加深对机构组成原理及运动特点的认识，确定孔与轴的配合类型，选择加工精度，测绘零部件图，装配图，拟定加工工艺路线，装配工艺过程，培养学生机构综合设计能力及工程实践动手能力。实验台提供的配件可完成不少于32多种机构运动方案的拼装实验。
4、技术参数
1）工作台桌：长1600mm、宽650mm、高800mm，有2个抽屉。
2）挂架：长1600mm、高600mm，零部件分五个单元配挂。
3）机构零部件模块由铝合金制而成，
分为：杆件类、齿轮类、凸轮和推杆类、棘轮棘爪类、槽轮类、其他件。

机械创意设计拼装组合实训装置,动力驱动与传动系统实训装置

一、产品简介
该设备采用解剖  的发动机和传动系统实物为基础，全面展示发动机和传动系统的组成结构。
适合于汽车传动系统理论教学和拆装实训的教学需要。

二、功能特点
1.采用真实的发动机和传动系统部件，充分展示发动机和传动系统的组成结构。
2.由三相电机带动减速机，减速机带动发动机曲轴做低速运转，真实演示从发动机到驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆装发动机和传动系的工作平台。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
