输送机仿真演示模型实验装置,汽修电工考证实训装置

实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:

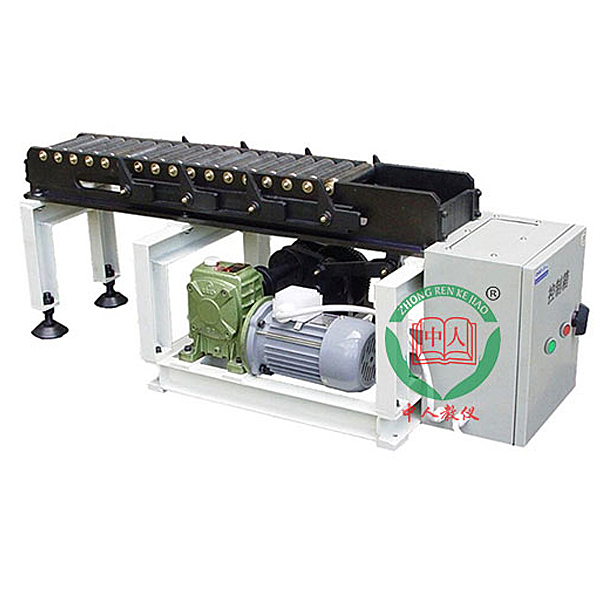

该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析，可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
主要配置及技术参数:
1.电动机:功率N= 180 W转速n= 1400 r/min
2.电源: 380V +20% 50Hz
3.蜗杆减速器:传动比i=50、中心距a=50
4.滑车往复速度: 14次/min
5.工作台尺寸: 900x155 (mm)
6.外形尺寸: 1370 x450 x485 (mm)

输送机仿真演示模型实验装置,汽修电工考证实训装置

一．产品简介
本产品选装搭配 汽车各类型单元模块板，展示汽车各类型单元模块系统的结构与原理；设置有直流与交流电流系统，各单元模块板可灵活拆卸与安装，适用各类型单元模块板实训与考核。
满足汽车电工考证实训考核需要。

二．结构组成
模块化双面原车电器制作的挂件，钢木结构焊接冲压等组件、电源开关、+12V与+5V直流电源、各类型信号模拟装置、可移动钢木组合台架等。

原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、空调电路系统、全套电器的连接线、实训考核台、移动台架等。
包含汽车电器系统：
1-照明插接模块、2-车窗与中控系统电器插接模块、3-雨刮器系统电器插接模块、4-音响系统插接模块、5-发动机点火与喷射系统模块；6-仪表系统电器模块；7-充电模块；8-起动模块；9-空调模块。

三．功能特点
1．设备实现各类型单元模块搭接，展示汽车各类型单元模块的组成结构及原理。
2．各单元模块板可灵活拆卸与安装，可搭接成全车电器系统、也可安装独立的单元模块板。
3. 各单元模块板框冲压成形，框架与模块板可分离，采用烤漆工艺。
4.每个模块上有接线检测端子和电路原理图，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.独立模块化：根据实训内容需要，灵活调换各种实训模块，实现快速方便，一台多用的效果；
6.每个模块的线路难易程度不同，教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
7.系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
8.操纵各开关，可真实演示汽车电器各系统的工作过程。
